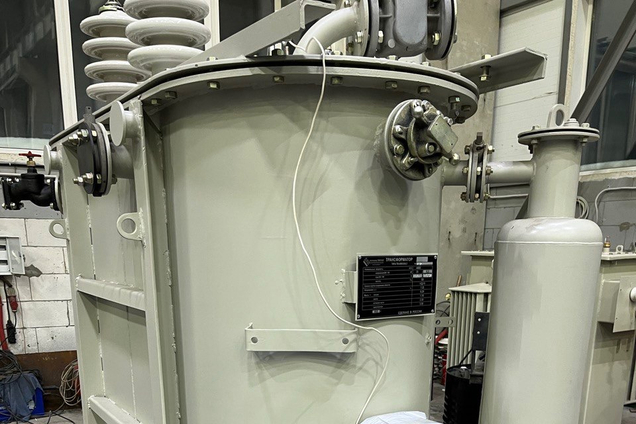

Из наличия и под заказ силовой трансформатор ТМЖ-100/27,5/0,4 — это трёхфазный силовой понижающий трансформатор с масляным охлаждением, специально разработанный для электроснабжения железнодорожной инфраструктуры. Он преобразует трёхфазный переменный ток напряжением 27,5 кВ в трёхфазный переменный ток напряжением 0,4 кВ, обеспечивая питание устройств сигнализации, централизации и блокировки (СЦБ), связи, освещения и других потребителей на железнодорожных станциях, перегонах и тяговых подстанциях.

Расшифровка обозначения

• Т — трёхфазный;
• М — масляное охлаждение с естественной циркуляцией воздуха и масла;
• Ж — для питания железнодорожного оборудования;
• 100 — номинальная мощность в кВА;
• 27,5 — номинальное напряжение обмотки высокого напряжения (ВН) в кВ;
• 0,4 — номинальное напряжение обмотки низкого напряжения (НН) в кВ.

Конструкция

• Вводы ВН и НН — наружной установки, съёмные, с проходными фарфоровыми изоляторами на крышке.
• Маслорасширитель — компенсирует колебания уровня масла при изменении температуры.
• Маслоуказатель — с тремя контрольными метками для контроля уровня масла при разных температурах.
• Воздухоосушитель — предотвращает контакт масла с воздухом.
• Газовое реле — для защиты.
• Манометрический термометр — для контроля температуры верхних слоёв масла.
• Катки и подъёмные крюки — для перемещения и монтажа.

На нашем складе в наличии всегда есть трансформаторы мощностью от 25 до 2500 кВА с напряжением 6, 10, 27,5 и 35 кВ. Если подходящего  для Вас оборудования не окажется то мы изготовим его в кратчайшие сроки.

Заинтересовал данный товар, звоните по номеру +7 (958) 878-45-91

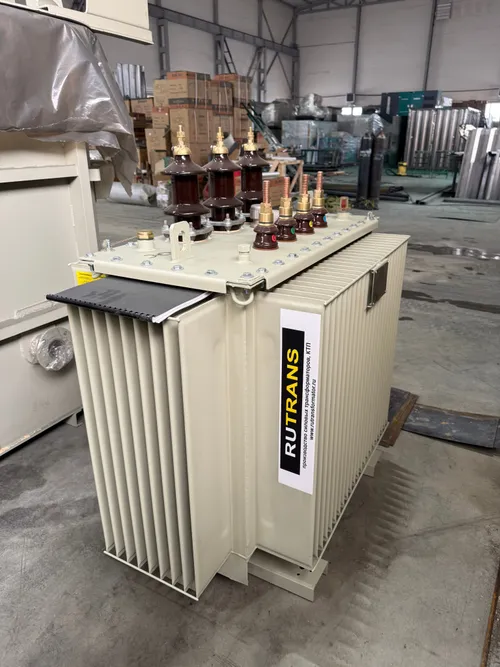

Трансформатор ТМГ-400/10/0,4 — это трёхфазный силовой масляный герметичный трансформатор, предназначенный для преобразования электрической энергии в электросетях. Он понижает высокое напряжение (ВН) с 6 или 10 кВ до стандартного уровня потребления (НН — 0,4 кВ).

Расшифровка обозначения

• • Т — трёхфазный.
  • М — масляное охлаждение с естественной циркуляцией масла.
  • Г — герметичное исполнение с радиаторным баком (без расширителя).
  • 400 — номинальная мощность в кВА.
  • 10 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ.
  • 0,4 — номинальное напряжение на стороне низкого напряжения (НН) в кВ.

Назначение

ТМГ 630/10 — это трёхфазный герметичный масляный трансформатор, предназначенный для преобразования электрической энергии в сетях с напряжением 6 и 10 кВ (на стороне высокого напряжения, ВН) в энергию с напряжением 0,4 кВ (на стороне низкого напряжения, НН).

Технические характеристики

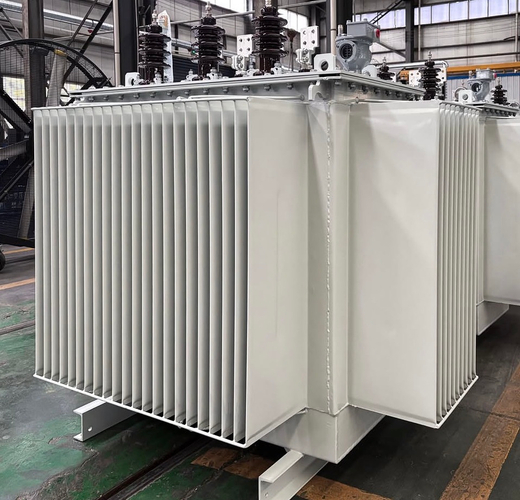

Трансформатор ТМГ-1000/10/0,4 — это трёхфазный силовой понижающий трансформатор с масляным охлаждением и герметичным баком без расширителя. Он предназначен для преобразования высокого напряжения сети (10 кВ) в низкое (0,4 кВ).

Расшифровка обозначения

• Т — трёхфазный;
• М — естественное масляное охлаждение;
• Г — герметичное исполнение с радиаторным баком;
• 1000 — номинальная мощность в кВА;
• 10 — класс напряжения обмотки высокого напряжения (ВН) в кВ;
• 0,4 — класс напряжения обмотки низкого напряжения (НН) в кВ.

Технические характеристики

Трансформатор ТМЗ-1000 — это трёхфазный масляный силовой понижающий трансформатор с герметичным баком с боковыми выводами. Он предназначен для преобразования электрической энергии с напряжения 6 или 10 кВ (сторона высокого напряжения, ВН) на 0,4 кВ (сторона низкого напряжения, НН).

Расшифровка условного обозначения

• Т — трёхфазный трансформатор;
• М — масляное охлаждение с естественной циркуляцией воздуха и масла;
• З — защита масла с помощью азотной подушки;
• 1000 — номинальная мощность в кВА;
• 6(10) — класс напряжения обмотки ВН в кВ;
• У(ХЛ)1 — климатическое исполнение и категория размещения по ГОСТ 15150.

Технические характеристики

• Напряжение короткого замыкания: 5,5%.
• Полная масса: 3100 кг.
• Масса масла: 800 кг.
• Габариты (ДхШхВ): 1780 × 1030 × 1850 мм.
• Схема и группа соединения обмоток: У/Ун-0, Д/Ун-11
• Климатическое исполнение: У1 (умеренный климат), ХЛ1 (холодный климат), УХЛ1 (умеренно-холодный), У3 или УХЛ3 (для закрытых помещений).

Преимущества

• Герметичная конструкция с азотной подушкой исключает контакт масла с воздухом, что значительно замедляет его окисление и увлажнение, продлевая срок службы.
• Минимальное обслуживание благодаря отсутствию расширителя.
• Надёжность и долговечность за счёт прочной конструкции и качественных материалов.

Приобрести данный трансформатор Вы можете в компании ООО "РУ-ТРАНС". Позвоните по указанному номеру +7 (958) 878 - 45 - 91

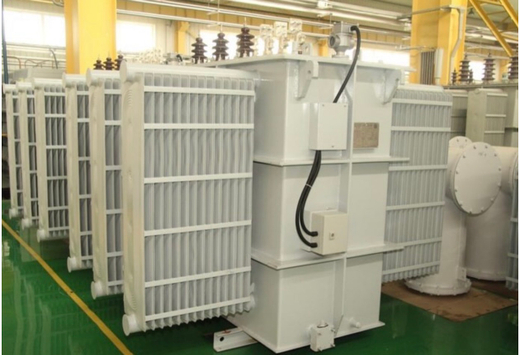

ТМ 1600/35/10 — это силовой трёхфазный масляный трансформатор общего назначения. Он предназначен для преобразования электрической энергии в распределительных сетях.

Расшифровка обозначения

• Т — трёхфазный;
• М — масляное охлаждение с естественной циркуляцией воздуха и масла;
• 1600 — номинальная мощность в кВА (1,6 МВА);
• 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ;
• 10 — номинальное напряжение на стороне низкого напряжения (НН) в кВ.

Назначение

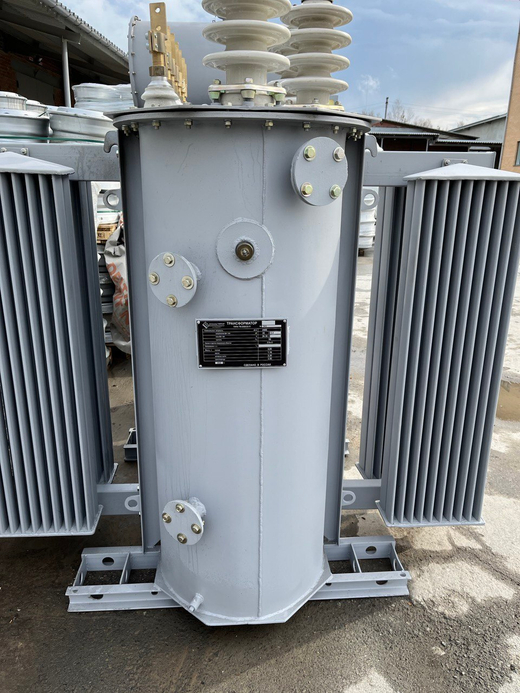

Трансформатор ТМ 1600/35 - это трёхфазный силовой масляный трансформатор общего назначения, предназначенный для преобразования электрической энергии в сетях энергосистем и потребителей. Он понижает напряжение с 35 кВ (сторона высокого напряжения, ВН) до уровня, пригодного для питания потребителей (0,4 кВ, 6 кВ, 10,5 кВ).

Расшифровка обозначения

• Т — трёхфазный.
• М — масляное охлаждение с естественной циркуляцией воздуха и масла.
• 1600 — номинальная мощность в кВА.
• 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ.
• НН — номинальное напряжение на стороне низкого напряжения (НН) в кВ (может не указываться, если трансформатор предназначен для питания сети 0,4 кВ).

Технические характеристики

ТМН 2500/110/10 — это силовой масляный трёхфазный двухобмоточный трансформатор с регулировкой напряжения под нагрузкой (РПН). Он предназначен для преобразования высокого напряжения (110 кВ) в низкое (10 кВ) в распределительных сетях.

Расшифровка обозначения

• Т — трёхфазный трансформатор;
• М — масляное охлаждение с естественной циркуляцией;
• Н — наличие регулировки напряжения под нагрузкой (РПН);
• 2500 — номинальная мощность в кВА (2,5 МВА);
• 110 — класс напряжения стороны высокого напряжения (ВН) в кВ;
• 10 — класс напряжения стороны низкого напряжения (НН) в кВ.

Технические характеристики

• Количество фаз: 3.
• Частота сети: 50 Гц.
• Схема и группа соединения обмоток: Д/Ун-11 (треугольник-звезда). Обмотка ВН соединена в треугольник, обмотка НН — в звезду с выведенной нейтралью; группа — 11.
• Материал обмоток: алюминий (Al-Al) или медь (Cu-Cu).
• Режим работы: длительный.
• Климатическое исполнение: У1 (умеренный климат, категория размещения 1 по ГОСТ 15150).
• Масса полная: 13 260 кг.
• Масса масла: 4 870 кг.
• Масса активной части: 4 600 кг

Конструкция

• Активная часть: магнитопровод, обмотки, изоляционные материалы, ответвления напряжения.
• Корпус: сварной бак (радиаторный, прямоугольного сечения).
• Расширительный бак: компенсирует температурное расширение масла, оснащён маслоуказателем.
• Устройство РПН: для регулирования напряжения под нагрузкой, с внешним приводом МЗ-4.
• Вводы: для подключения обмоток ВН и НН, а также ввод нейтрали ВН.
• Контрольно-измерительная и защитная аппаратура: газовое реле, манометрический термометр, воздухоосушитель.
• Дополнительные элементы: подъёмные крюки на крышке, заземляющая пластина, пробка для слива масла, кран для отбора пробы, катки для транспортировки.

ТМ 4000/35/10 (6) — это силовой трёхфазный масляный понижающий трансформатор общего назначения. Он предназначен для преобразования электрической энергии в распределительных сетях.

Расшифровка обозначения

• Т — трёхфазное исполнение;
• М — масляное охлаждение с естественной циркуляцией масла в баке;
• 4000 — номинальная мощность в кВА (4 МВА);
• 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ;
• 10 (6)— номинальное напряжение на стороне низкого напряжения (НН) в кВ.

Назначение

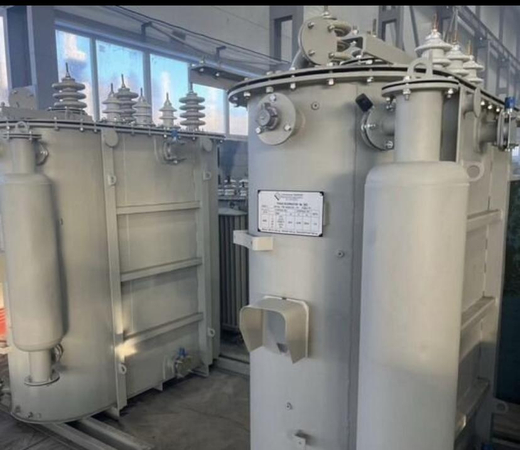

Трансформатор ТМН 4000/35 — это силовой трёхфазный двухобмоточный масляный трансформатор общего назначения с регулированием напряжения под нагрузкой (РПН). Он предназначен для преобразования электрической энергии переменного тока класса напряжения 35 кВ в энергию других классов напряжения, например, 6, 10 или 11 кВ.

Расшифровка условного обозначения

• Т — трёхфазный трансформатор;
• М — охлаждение с естественной циркуляцией воздуха и масла;
• Н — наличие устройства регулирования напряжения под нагрузкой (РПН);
• 4000 — номинальная мощность (кВА);
• 35 — класс напряжения обмотки высшего напряжения (ВН) в киловольтах (кВ);
• У1 или УХЛ1 — климатическое исполнение (У — для умеренного климата, УХЛ — для холодного климата) и категория размещения по ГОСТ 15150.

Технические характеристики

• Номинальная мощность: 4000 кВА.
• Напряжение обмотки ВН: 35 кВ.
• Напряжение обмотки НН: 6, 10 или 11 кВ (в зависимости от исполнения).
• Схема и группа соединения обмоток:  У/Д-11.
• Частота сети: 50 Гц.
• Диапазон регулирования напряжения РПН: ±4×2,5%.
• Потери холостого хода: 5,6 кВт.
• Потери короткого замыкания: 33,5 кВт.
• Ток холостого хода: 0,9%.
• Напряжение короткого замыкания: 7,5%.
• Материал обмоток: алюминий или медь.
• Климатическое исполнение: У1 или УХЛ1.
• Высота установки над уровнем моря: не более 1000 м.
• Условия эксплуатации: не взрывоопасная среда без токопроводящей пыли, не более 80% относительной влажности при +25 °C.
• Гарантийный срок: 3 года.
• Полный рабочий ресурс: не менее 25 лет.

Конструкция

• Активная часть: включает магнитопровод (трёхстержневой, собранный из листов холоднокатаной электротехнической стали), обмотки и устройство регулировки напряжения.
• Бак: сварная конструкция из стального листа, усиленная рёбрами жёсткости.
• Система охлаждения: естественная циркуляция масла и воздуха, для чего на стенках бака установлены съёмные радиаторы.
• Расширитель: компенсирует температурное расширение трансформаторного масла.
• Вводы обмоток ВН и НН: расположены на крышке бака.
• Устройство РПН: позволяет регулировать напряжение под нагрузкой без отключения трансформатора от питающей сети.
• Газовое реле: защищает от внутренних повреждений.
• Арматура для обслуживания: пробки и краны для заливки, слива и отбора проб масла, подключения системы охлаждения и вакуум-насоса.

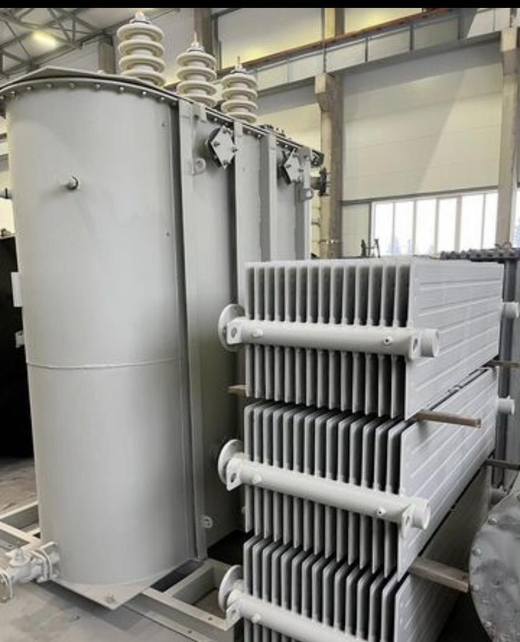

Трансформатор ТМ 6300/35 — это силовой трёхфазный масляный трансформатор общего назначения, предназначенный для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Он понижает высокое напряжение (ВН) 35 кВ до уровня, пригодного для питания потребителей (НН), например, 6,3 кВ или 10,5 кВ.

Расшифровка обозначения

• Т — трёхфазное исполнение;
• М — масляное охлаждение с естественной циркуляцией масла;
• 6300 — номинальная мощность в кВА;
• 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ;
• 6,3 или 10,5 — номинальное напряжение на стороне низкого напряжения (НН);
• У1 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150.

Основные технические характеристики

Конструкция

• Активная часть: магнитопровод (шихтованный из холоднокатаной электротехнической стали) и обмотки (многослойные цилиндрические, из алюминиевого или медного провода).
• Бак: сварная металлическая конструкция, которая защищает активную часть и отводит тепло.
• Расширительный бак: компенсирует температурное расширение масла и содержит воздухоосушитель для удаления влаги из поступающего воздуха.
• Крышка бака: оснащена вводами ВН и НН, приводом переключателя ПБВ, маслоуказателем, манометрическим термометром.
• Дополнительные элементы: катки для перемещения, пробивной предохранитель на стороне низкого напряжения, газовое реле (в базовой комплектации может быть предусмотрено), предохранительный клапан.

Условия эксплуатации

• Высота установки над уровнем моря — не более 1000 м.
• Для климатического исполнения У1: температура от –45 °C до +40 °C, относительная влажность воздуха не более 80% при +25 °C.
• Для исполнения ХЛ1: от –60 °C до +40 °C.
• Трансформатор не предназначен для работы во взрывоопасной и агрессивной среде, при сильной вибрации, тряске или частых включениях со стороны питания.

Особенности

• ПБВ (переключение без возбуждения): позволяет регулировать напряжение путём переключения ответвлений обмоток ВН. Переключение выполняется вручную на отключённом трансформаторе.
• Гарантийный срок:  3 года, полный рабочий ресурс — не менее 25 лет.

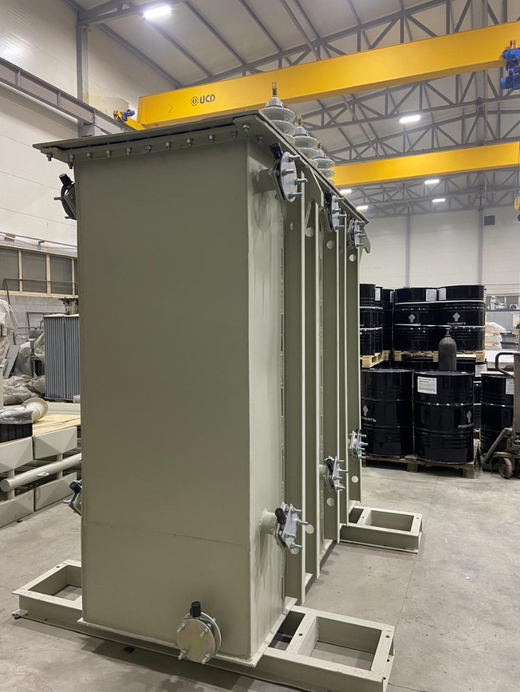

В наличии и под заказ силовой трансформатор ТМ 6300/35 У1

• Магнитопровод шихтуется из пластин холоднокатаной электротехнической стали с косым стыком («stap-lap»).
• Обмотки — многослойные цилиндрические, выполнены из алюминиевого провода.
• Бак — металлическая сварная конструкция, состоящая из рамы, дна и боковых стенок. Рассчитан на избыточное давление 50 кПа. В нижней части расположены кран для слива и заливки масла, пробка для взятия пробы масла, узлы заземления.
• Система охлаждения включает радиаторы (в типовой комплектации — панельные), которые устанавливаются на боковых стенках бака.
• Маслорасширитель компенсирует температурные изменения объёма масла и защищает его от увлажнения и окисления. На нём установлены маслоуказатель стрелочного типа и термометр манометрический для контроля температуры верхних слоёв масла.
• На крышке бака расположены съёмные вводы обмоток ВН и НН, привод переключателя ПБВ, серьги для подъёма части активной массы, встроенные трансформаторы тока, запорное устройство для подключения маслоочистительного устройства, узлы заземления.
• Для защиты и контроля установлен предохранительный клапан, который срабатывает при повышении давления в баке более 50 кПа.

Условия эксплуатации

• Температура окружающего воздуха: от −45 °C до +40 °C (для климатического исполнения У1).
• Относительная влажность воздуха: не более 80% при температуре +20 °C.

Дополнительные сведения

ТД-10000/35 — это силовой масляный трёхфазный двухобмоточный трансформатор с дутьевой системой охлаждения (естественная циркуляция масла и принудительный обдув радиаторов). Он предназначен для преобразования напряжения в электрических сетях переменного тока частотой 50 Гц.

Расшифровка условного обозначения

• Т — трёхфазный;
• Д — охлаждение с естественной циркуляцией масла и принудительной циркуляцией воздуха;
• 10000 — номинальная мощность  (кВА);
• 35 — класс напряжения обмотки высшего напряжения (ВН) в киловольтах (кВ).

Основные технические характеристики

• Напряжение обмоток:
  • ВН: 38,5 кВ;
  • НН: 10,5 кВ и 6,3 кВ.
• Схема и группа соединения обмоток: Y/Д-11.
• Регулирование напряжения: без возбуждения (ПБВ) со стороны ВН с диапазоном ±2×2,5%.
• Потери:
  • холостого хода: 8,5 кВт;
  • короткого замыкания: 65 кВт.
• Напряжение короткого замыкания: 7,5%.
• Ток холостого хода: 0,8%.
• Масса: полная — 18 000 кг, транспортная — 14 000 кг, масса масла — 7 000 кг.
• Габаритные размеры (ДхШхВ): 3 990 × 2 900 × 4 420 мм.

Конструктивные особенности

• Магнитопровод: трёхстержневой, шихтованный, изготовлен из холоднокатаной электротехнической стали.
• Обмотки: выполнены из алюминиевого провода с бумажной изоляцией. Обмотка ВН — цилиндрическая, обмотки НН (6,3 кВ и 10,5 кВ) — непрерывные. Расположение обмоток — концентрическое.
• Переключатель ответвлений (ПБВ): используется для регулирования напряжения, привод выведен на верхнюю крышку бака.
• Бак: сварен из листовой стали, рассчитан на внутреннее избыточное давление и вакуум до 50±5 кПа. Оснащён радиаторами, термосифонным фильтром, задвижкой для заливки и слива масла, термометрами, клеммной коробкой, шкафом автоматического управления дутьём и предохранительным клапаном.
• Вводы: съёмные вводы ВН и НН расположены на крышке бака.
• Система охлаждения: вентиляторы дутья включаются автоматически при достижении температуры масла 55 °С.

Условия эксплуатации

• Высота над уровнем моря: до 1000 м.
• Температурный диапазон: от −45 °C до +40 °C.
• Окружающая среда: невзрывоопасная, не содержащая пыли и газов в концентрациях, снижающих параметры трансформатора.
• Подходит для систем как с заземлённой, так и с изолированной нейтралью.

Применение

Дополнительные сведения

• Климатическое исполнение: У1 по ГОСТ 15150.
• Гарантия: 3 года.
• Полный рабочий ресурс: не менее 25 лет.
• Монтаж и эксплуатация: должны соответствовать ПУЭ (главы 2.3, 4.2), ПТЭЭП, ГОСТ 11677-2012 и заводским техническим условиям.

Для реализации технических проектов Вы можете приобрести силовые трансформаторы напрямую от завода ООО "РУ-ТРАНС". Мы предлагаем продукцию с гарантией и доставкой по всей территории России.  Для получения более подробной информации обратитесь по указанному телефону. Наши специалисты проконсультируют Вас. +7 (958) 878-45-91

ТД 16000/35 — это силовой трёхфазный двухобмоточный трансформатор с дутьевой системой охлаждения (естественная циркуляция масла и принудительный обдув радиаторов). Он предназначен для преобразования высокого напряжения (35 кВ на стороне ВН) в низкое (6 кВ или 10 кВ на стороне НН) в сетях переменного тока частотой 50 Гц.

Расшифровка условного обозначения

• Т — трёхфазный;
• Д — охлаждение с естественной циркуляцией масла и принудительной циркуляцией воздуха;
• 16000 — номинальная мощность в кВА;
• 35 — класс напряжения обмотки высокого напряжения (ВН) в кВ;
• 10 или 6 — номинальное напряжение обмотки низкого напряжения (НН) в кВ;

Основные характеристики

• Группа соединения обмоток: У/Дн-11 (звезда/треугольник).
• Регулирование напряжения: ПБВ (переключение без возбуждения) со стороны ВН с диапазоном ±2×2,5%.
• Материал обмоток: алюминий (Al-Al) или медь (Cu-Cu), также возможна аморфная сталь для магнитопровода.
• Система охлаждения: Д (естественная циркуляция масла и принудительная — воздуха).
• Сейсмостойкость: 9 баллов.
• Тип диэлектрика: трансформаторное масло.

Дополнительные сведения

• Режим работы: длительный.
• Срок службы: до 45 лет.
• Гарантийный срок: 5 лет.
• Комплектация: трансформатор поставляется готовым к работе, с паспортом и протоколом испытаний.

Если Вас интересует конкретный аспект (например, габаритные размеры или особенности монтажа), уточните по номеру телефона. +7 (958) 878-45-91

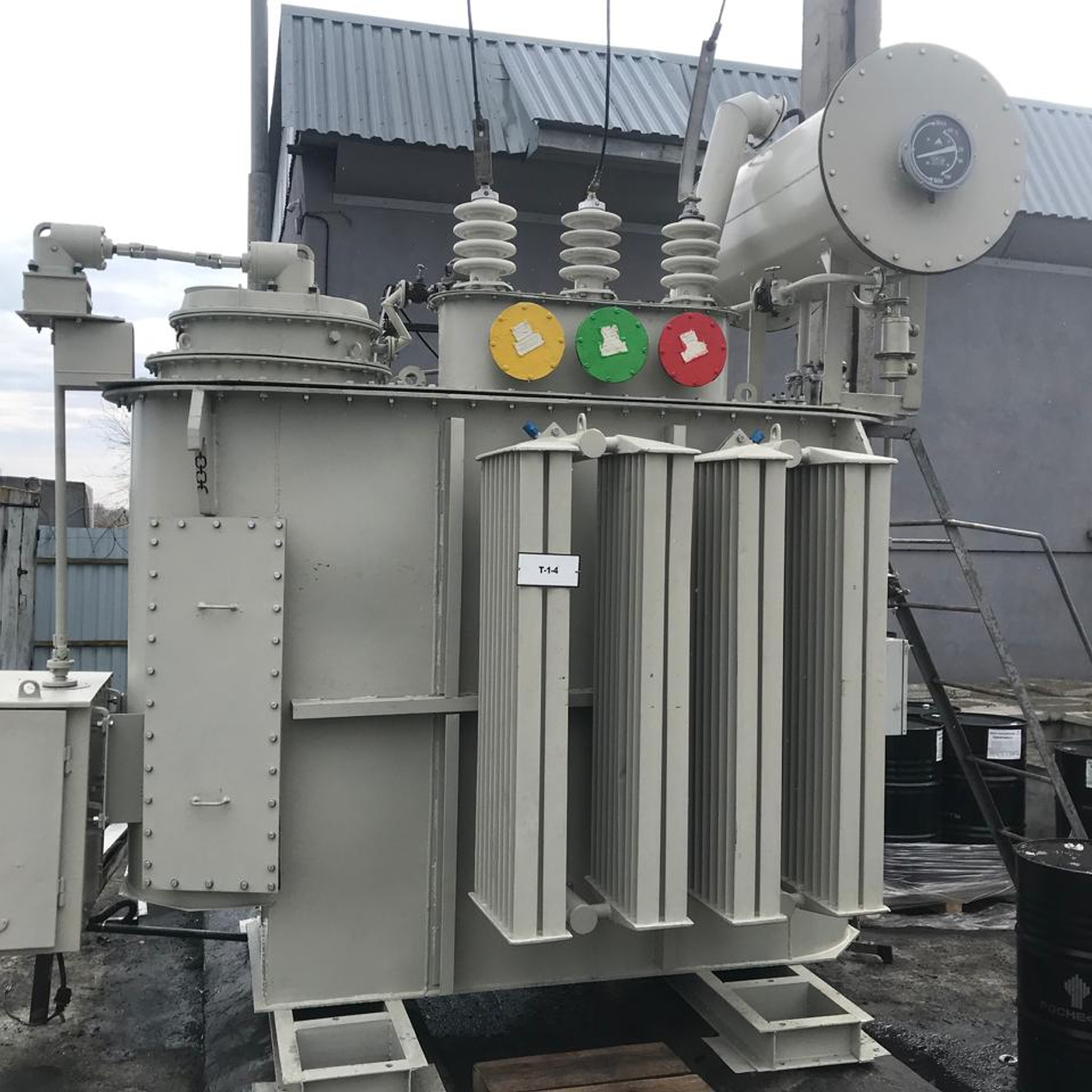

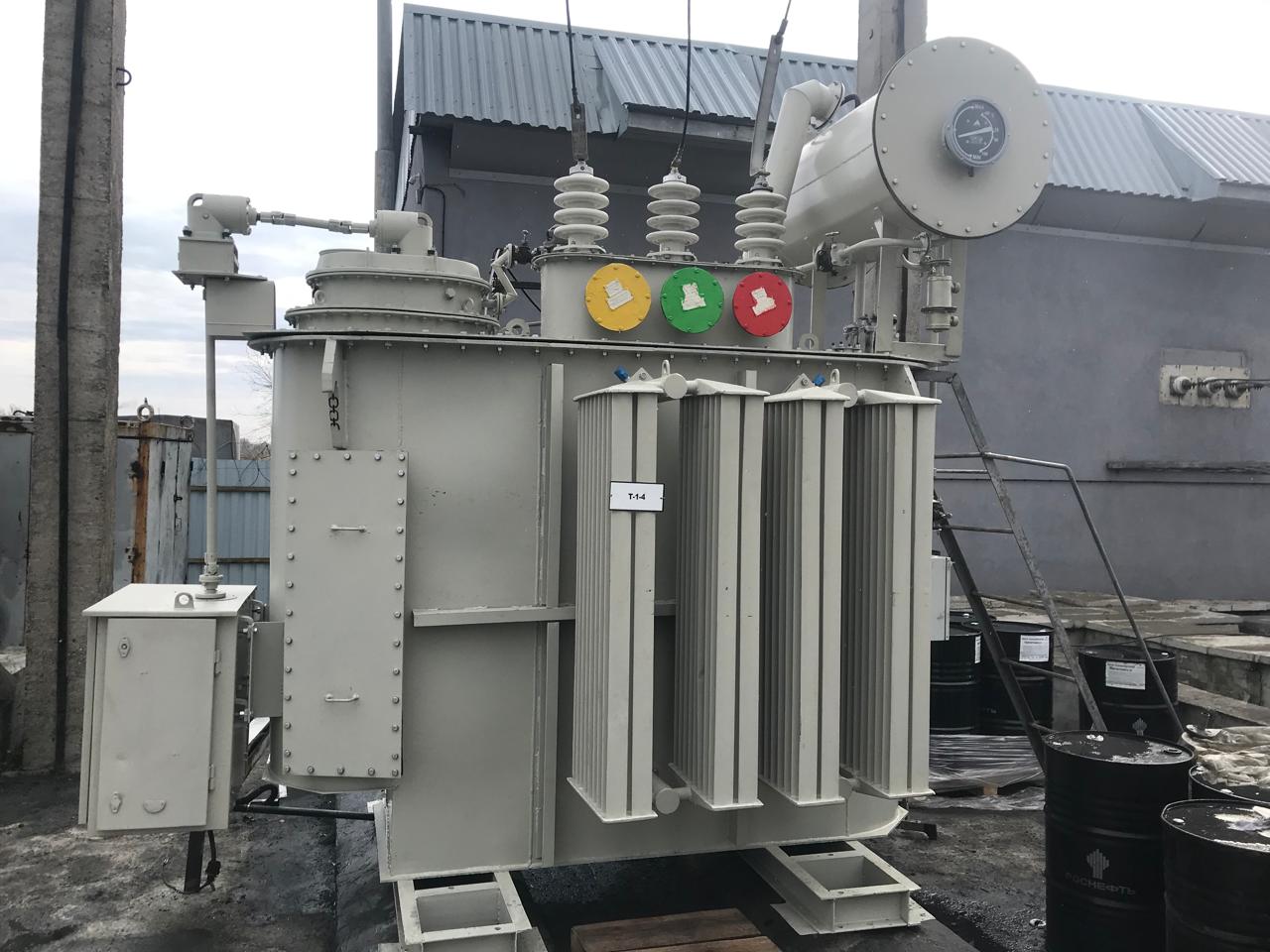

Трансформаторы типа ТДН 25000/110 — это мощные силовые агрегаты, которые преобразуют высокое напряжение (110 кВ) в более низкое (обычно 6, 10 или 11 кВ) для распределения электроэнергии. Они широко применяются на подстанциях промышленных предприятий, в городских сетях и на объектах инфраструктуры.

Основные варианты исполнения

• ТМ 25000/110/10 — двухобмоточный масляный трансформатор с естественным масляным охлаждением (система «М») и переключением без возбуждения (ПБВ).

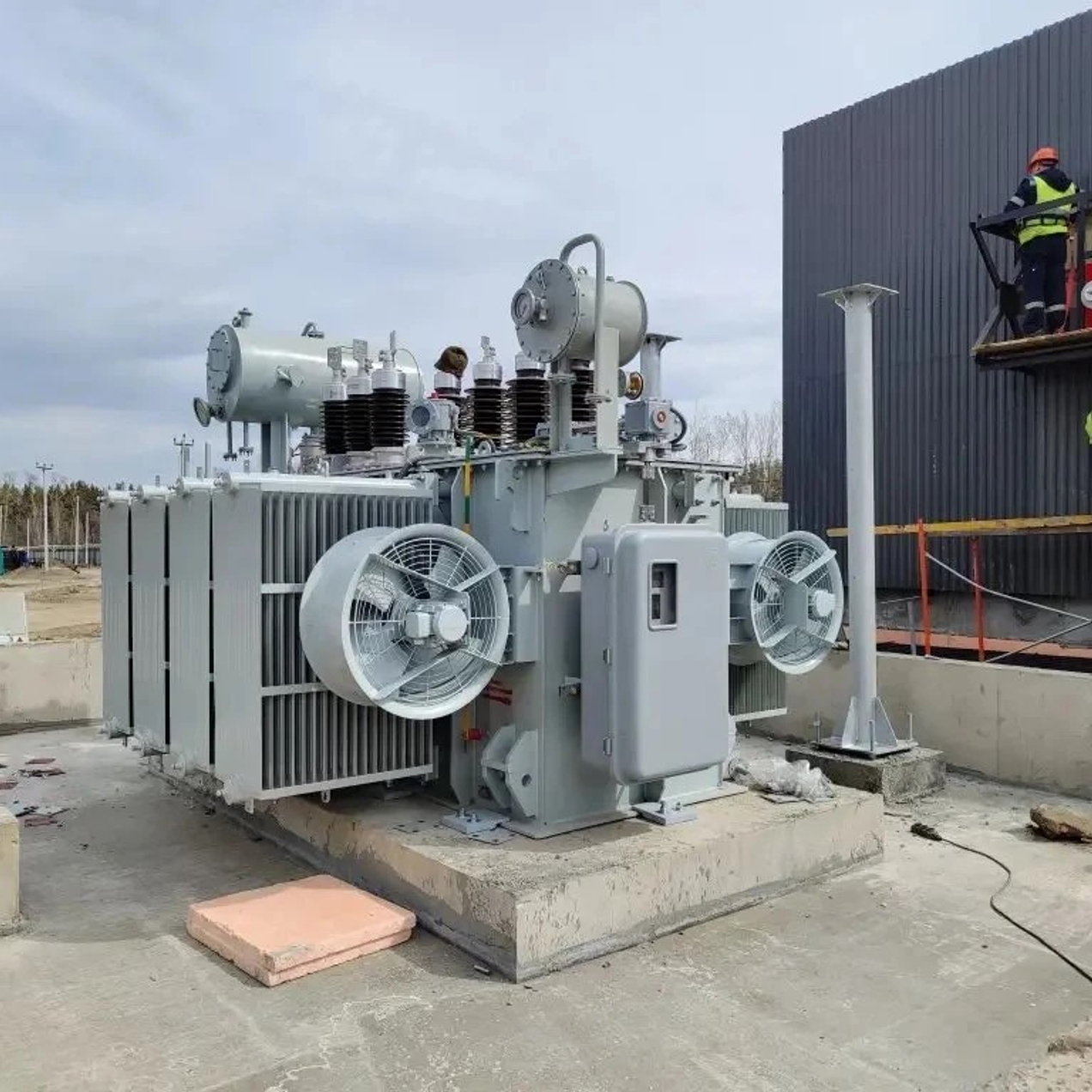

• ТДН 25000/110/6 (или /10 /11) — двухобмоточный трансформатор с дутьевым охлаждением (система «Д»: естественная циркуляция масла и принудительный обдув радиаторов вентиляторами) и регулированием напряжения под нагрузкой (РПН).
• ТРДН 25000/110 —  двухобмоточный трансформатор с РПН и системой охлаждения «Д».

Расшифровка условного обозначения

• Т — трёхфазный;
• Д — дутьевое охлаждение (принудительный обдув радиаторов);
• Н — регулирование напряжения под нагрузкой (РПН);
• 25000 — номинальная мощность в кВА;
• 110 — класс напряжения обмотки высокого напряжения (ВН) в кВ;
• 6, 10 или 11 — класс напряжения обмотки низкого напряжения (НН);
• У1, УХЛ1 — климатическое исполнение.

Технические характеристики (на примере ТДН 25000/110/10)
