Описание

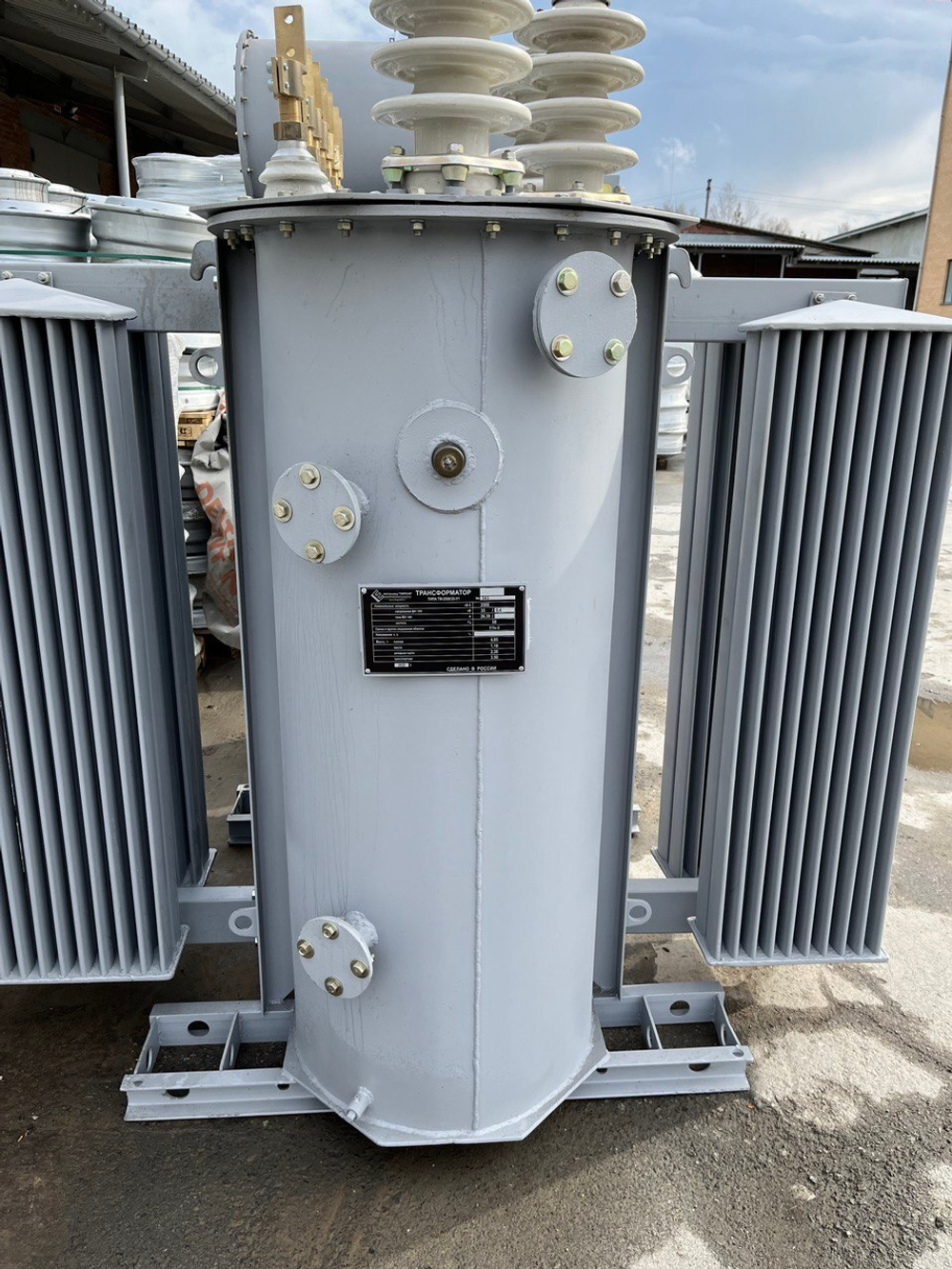

Трансформатор ТМ 1600/35 - это трёхфазный силовой масляный трансформатор общего назначения, предназначенный для преобразования электрической энергии в сетях энергосистем и потребителей. Он понижает напряжение с 35 кВ (сторона высокого напряжения, ВН) до уровня, пригодного для питания потребителей (0,4 кВ, 6 кВ, 10,5 кВ).
Расшифровка обозначения
- Т — трёхфазный.
- М — масляное охлаждение с естественной циркуляцией воздуха и масла.
- 1600 — номинальная мощность в кВА.
- 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ.
- НН — номинальное напряжение на стороне низкого напряжения (НН) в кВ (может не указываться, если трансформатор предназначен для питания сети 0,4 кВ).
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность | 1600 кВА |
| Напряжение ВН | 35 кВ |
| Напряжение НН | 0,4 кВ, 6 кВ, 10,5 кВ. (зависит от модификации) |
| Номинальная частота | 50 Гц |
| Потери холостого хода | 2,1–2,75 кВт (зависит от модели) |
| Потери короткого замыкания | 16,5–18 кВт (зависит от модели) |
| Напряжение короткого замыкания | 6,5–7,2% |
| Ток холостого хода | 0,3–1,3% |
| Схема и группа соединения обмоток | У/Ун-0, Д/Ун-11 и др. (зависит от модели) |
| Регулирование напряжения | ПБВ (переключение без возбуждения) со стороны ВН, диапазон ±2×2,5% |
| Масса полная | около 4800 кг |
| Масса масла | около 1350 кг |
| Климатическое исполнение | У1 (умеренный климат), ХЛ1 (холодный климат) и др. |
Конструкция
Трансформатор состоит из нескольких основных частей:
- Активная часть. Включает магнитопровод (из холоднокатаной электротехнической стали), обмотки высокого (ВН) и низкого (НН) напряжения, отводы и переключатель ответвлений.
- Бак. Сварная конструкция, может быть радиаторного или гофрированного типа. В нём размещается трансформаторное масло, которое служит для изоляции и охлаждения.
- Расширитель. Компенсирует изменение объёма масла при температурных колебаниях. Он оснащён маслоуказателем, воздухоосушителем и пробкой для заливки масла.

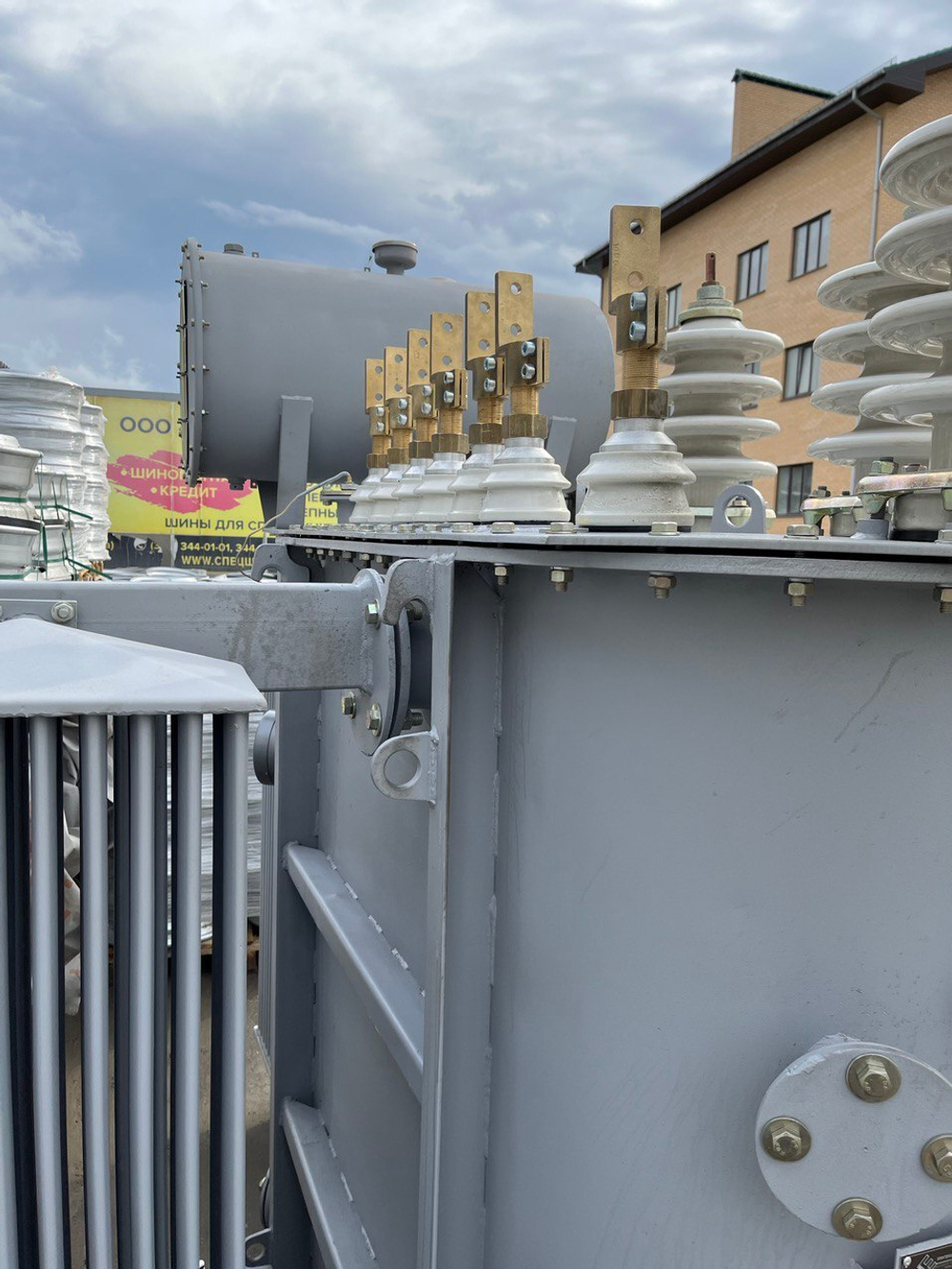

- Вводы. Расположены на крышке бака. Вводы ВН — съёмные, позволяют заменять изоляторы без подъёма активной части. Вводы НН — несъёмные, но допускают замену верхней части фарфора изолятора без подъёма активной части.
- Переключатель ПБВ. Позволяет регулировать напряжение ступенями при отключённой нагрузке.
- Контрольно-измерительная аппаратура. На крышке бака могут устанавливаться термометр, мановакуумметр (по требованию заказчика).
- Защитные устройства. Для предотвращения недопустимого превышения давления в баке предусмотрен предохранительный клапан.
Особенности и применение
- Естественное масляное охлаждение. Тепло от сердечника и обмоток отводится маслом, циркулирующим в баке и радиаторах (или за счёт гофрированных стенок).
- Регулирование напряжения без возбуждения (ПБВ). Переключение ответвлений обмотки высокого напряжения выполняется только при полностью отключённом трансформаторе.
- Универсальность установки. Трансформатор предназначен как для внутренней, так и для наружной установки.
- Область применения. Используется для электроснабжения промышленных предприятий, коммунальных объектов, сельскохозяйственных производств, объектов телекоммуникаций и других потребителей.
Условия эксплуатации
Трансформаторы ТМ 1600/35 рассчитаны на работу в следующих условиях:- Высота над уровнем моря — до 1000 м.
- Температура окружающего воздуха: от -45 °C до +40 °C (для исполнения «У»), от -60 °C до +40 °C (для исполнения «ХЛ»).
- Относительная влажность воздуха — не более 80% при температуре +25 °C.
Трансформаторы не предназначены для работы:- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации);
- при сильной вибрации и тряске;
- при частых включениях со стороны питания (более 10 раз в сутки).
Важные замечания
- При выборе конкретной модификации (с каким напряжением НН, схемой соединения обмоток) необходимо учитывать параметры существующей подстанции.
- Трансформатор поставляется с завода полностью заправленным трансформаторным маслом (марки ГК или ВГ).
- При эксплуатации требуется регулярный контроль состояния масла и изоляции.
