Описание

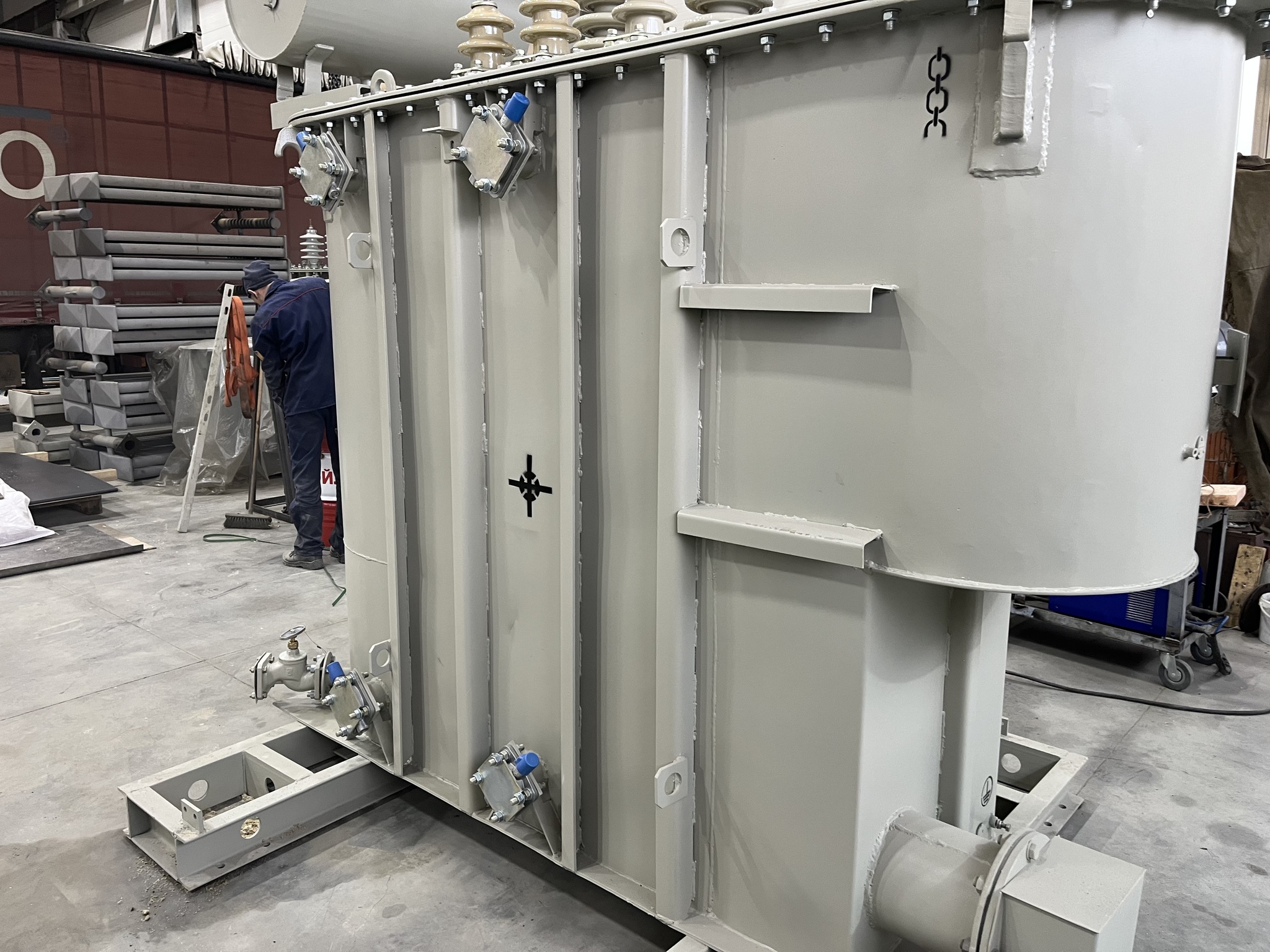

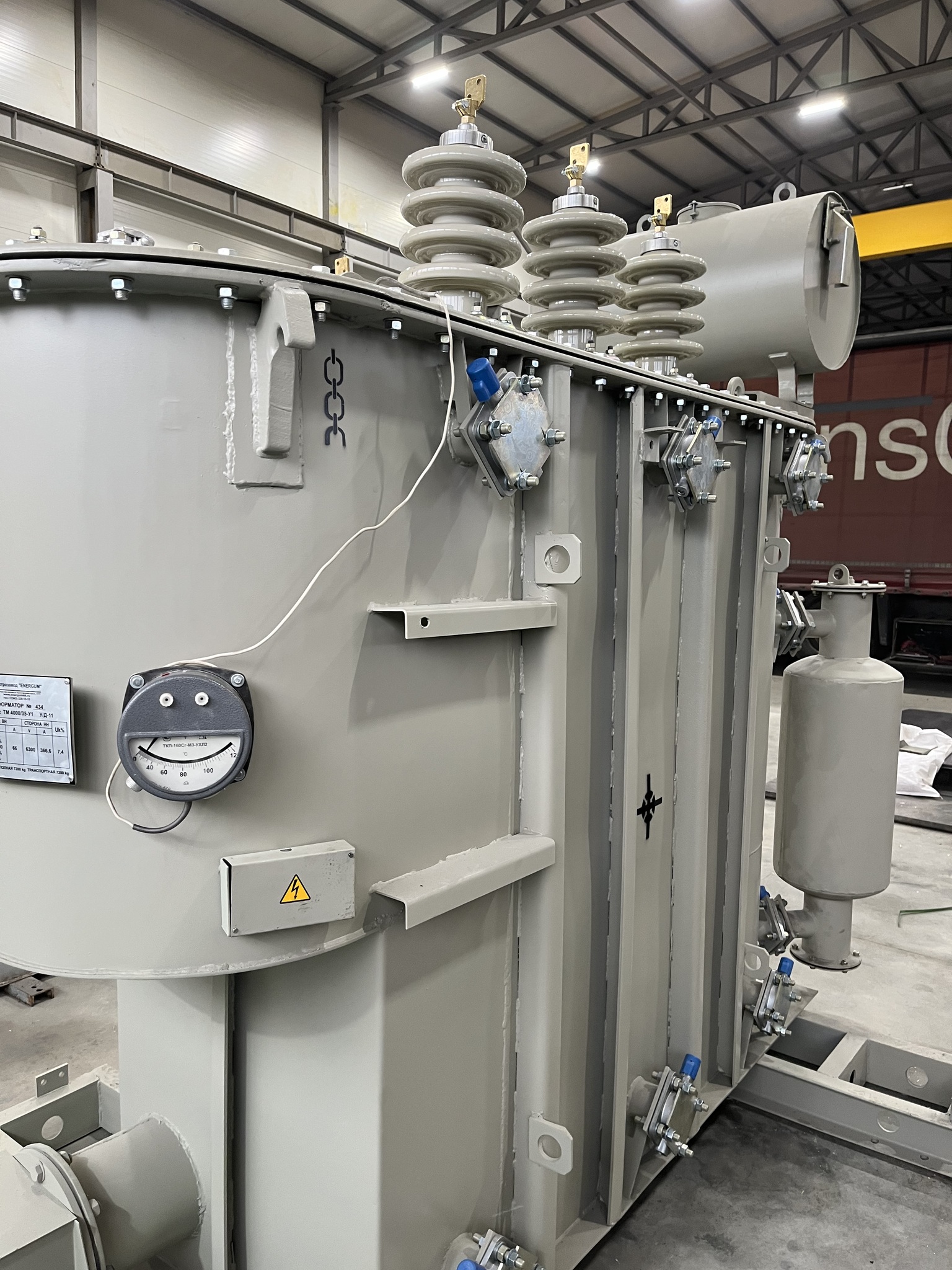

ТМ 4000/35/10 (6) — это силовой трёхфазный масляный понижающий трансформатор общего назначения. Он предназначен для преобразования электрической энергии в распределительных сетях.
Расшифровка обозначения
- Т — трёхфазное исполнение;
- М — масляное охлаждение с естественной циркуляцией масла в баке;
- 4000 — номинальная мощность в кВА (4 МВА);
- 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ;
- 10 (6)— номинальное напряжение на стороне низкого напряжения (НН) в кВ.
Назначение
Трансформатор преобразует напряжение с 35 кВ (высокая сторона) на 10 кВ (6 кВ) (низкая сторона) в сетях переменного тока частотой 50 Гц. Он используется на трансформаторных подстанциях для питания промышленных, коммунальных и других потребителей.
Технические характеристики
- Количество фаз: 3.
- Количество обмоток: 2 (двухобмоточный).
- Схема и группа соединения обмоток: У/Д-11 (звезда — треугольник)
- Регулирование напряжения: ПБВ (переключение без возбуждения) со стороны ВН с диапазоном ±2×2,5% (5 ступеней). Переключение выполняется вручную при полностью отключённом трансформаторе.
- Климатическое исполнение: У1 (умеренный климат, температура от –45 до +40 °C), ХЛ1 (холодный климат, от –60 до +40 °C).
- Режим работы: длительный.
Для реализации технических проектов Вы можете приобрести силовые трансформаторы от завода РУ-ТРАНС. Мы предлагаем продукцию с гарантией и доставкой по всей территории России. Для этого свяжитесь с нами по телефону: +7 (958) 878-45-91
