Описание

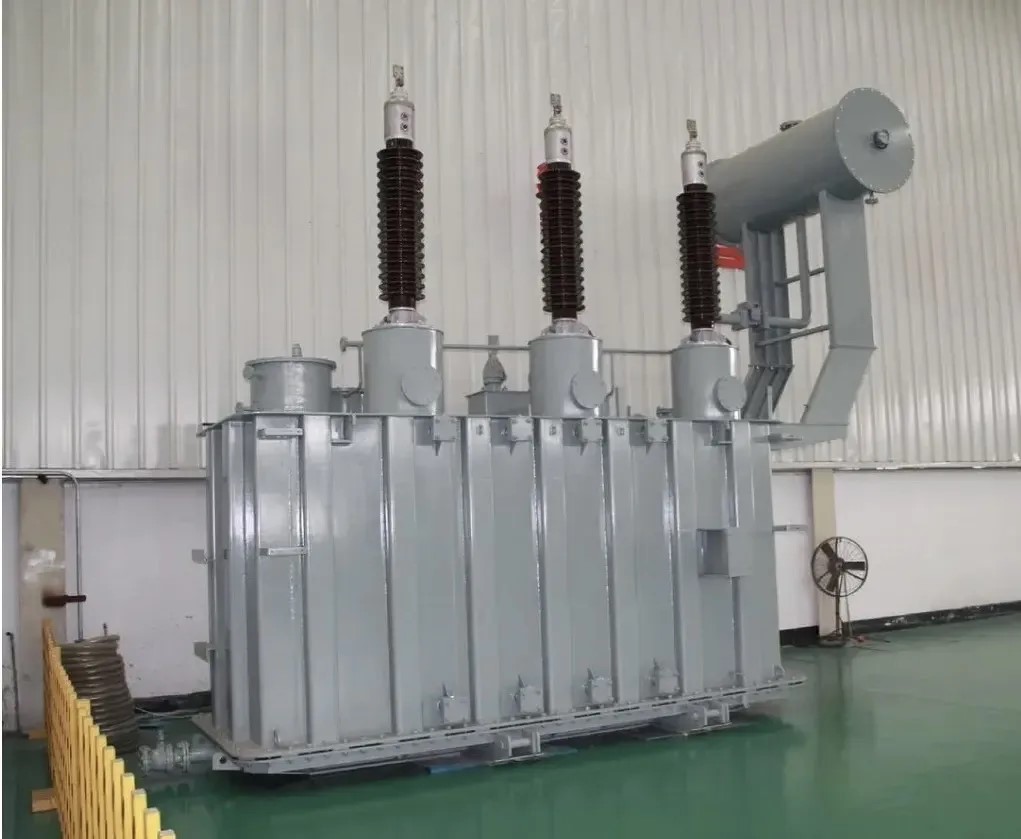

Трансформаторы типа ТДН 25000/110 — это мощные силовые агрегаты, которые преобразуют высокое напряжение (110 кВ) в более низкое (обычно 6, 10 или 11 кВ) для распределения электроэнергии. Они широко применяются на подстанциях промышленных предприятий, в городских сетях и на объектах инфраструктуры.
Основные варианты исполнения
Существует несколько модификаций трансформаторов 25000/110, которые различаются системой охлаждения и способом регулирования напряжения:
- ТМ 25000/110/10 — двухобмоточный масляный трансформатор с естественным масляным охлаждением (система «М») и переключением без возбуждения (ПБВ).
- ТДН 25000/110/6 (или /10 /11) — двухобмоточный трансформатор с дутьевым охлаждением (система «Д»: естественная циркуляция масла и принудительный обдув радиаторов вентиляторами) и регулированием напряжения под нагрузкой (РПН).
- ТРДН 25000/110 — двухобмоточный трансформатор с РПН и системой охлаждения «Д».
Расшифровка условного обозначения
В обозначении типа трансформатора зашифрованы его ключевые характеристики:
- Т — трёхфазный;
- Д — дутьевое охлаждение (принудительный обдув радиаторов);
- Н — регулирование напряжения под нагрузкой (РПН);
- 25000 — номинальная мощность в кВА;
- 110 — класс напряжения обмотки высокого напряжения (ВН) в кВ;
- 6, 10 или 11 — класс напряжения обмотки низкого напряжения (НН);
- У1, УХЛ1 — климатическое исполнение.
Технические характеристики (на примере ТДН 25000/110/10)
| Параметр | Значение |
|---|---|
| Номинальная мощность | 25000 кВА (25 МВА) |
| Напряжение ВН | 110 кВ |
| Напряжение НН | 10 кВ |
| Схема и группа соединения обмоток | Yн/Д-11 (звезда над обмоткой НН, треугольник на стороне ВН) |
| Регулирование напряжения | РПН со стороны ВН, диапазон ±9×1,78% (19 ступеней) |
| Система охлаждения | Дутьевая («Д»): естественная циркуляция масла + принудительный обдув радиаторов |
| Частота | 50 Гц |
| Потери холостого хода | 17 кВт |
| Потери короткого замыкания | 120 кВт |
| Напряжение короткого замыкания (ВН-НН) | 10,5% |
| Полная масса | 45000 кг |
| Масса масла | 11500 кг |
| Габариты (Д×Ш×В) | примерно 5515×3790×5080 мм |
| Условия эксплуатации | Высота над уровнем моря — не более 1000 м; температурный диапазон от -45 °C до +40 °C; невзрывоопасная среда |
Конструктивные особенности
- Магнитопровод: трёхстержневой, плоскошихтованный, изготовлен из холоднокатаной электротехнической стали.
- Обмотки: могут быть выполнены из меди или алюминия.
- Система защиты: включает газовое реле для отключения при интенсивном газообразовании и предохранительный клапан для сброса избыточного давления.
- Расширитель: компенсирует температурное расширение масла и соединён с воздухоосушителем, который защищает масло от увлажнения.
- Система охлаждения: дутьевое охлаждение с вентиляторами, включающимися автоматически по температуре масла.
- Монтаж: трансформатор оснащён катками для продольного и поперечного перемещения.
Назначение и применение
Трансформаторы 25000/110 предназначены для работы в сетях общего назначения частотой 50 Гц. Они обеспечивают стабильное электроснабжение потребителей, преобразуя высокое напряжение в необходимое низкое. Благодаря наличию РПН, напряжение можно регулировать без отключения нагрузки, что критично для непрерывных технологических процессов.
Важные замечания
При эксплуатации необходимо учитывать климатическое исполнение (У1, УХЛ1) и соблюдать условия, указанные в паспорте изделия. Также важно регулярно контролировать состояние масла и заменять силикагель в воздухоосушителях, так как трансформатор негерметичен.
Если Вас интересует конкретная модификация (например, ТМ или ТДН) или параметры для определённого проекта, уточните — специалисты ООО "РУ-ТРАНС" Вам помогут.
