Описание

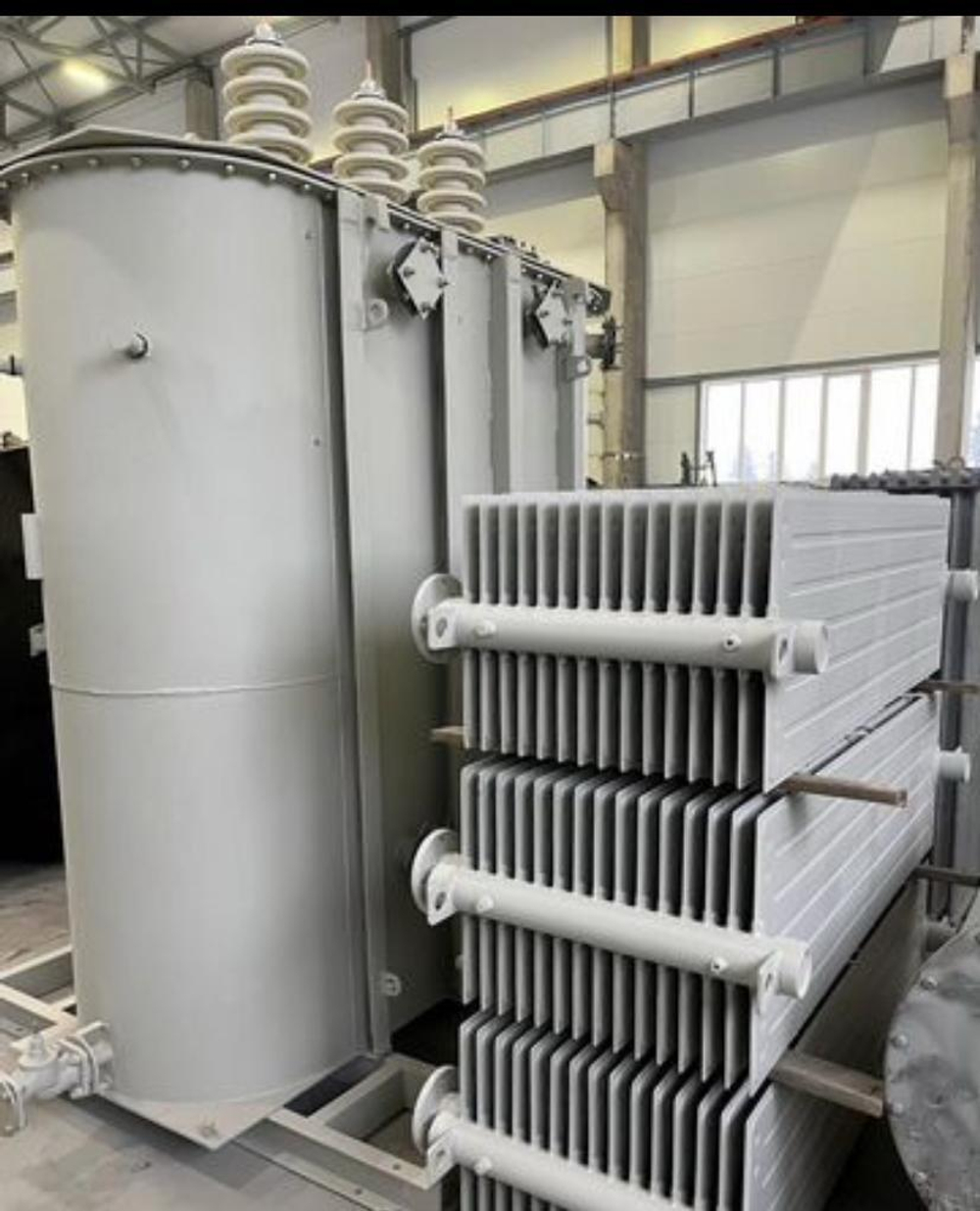

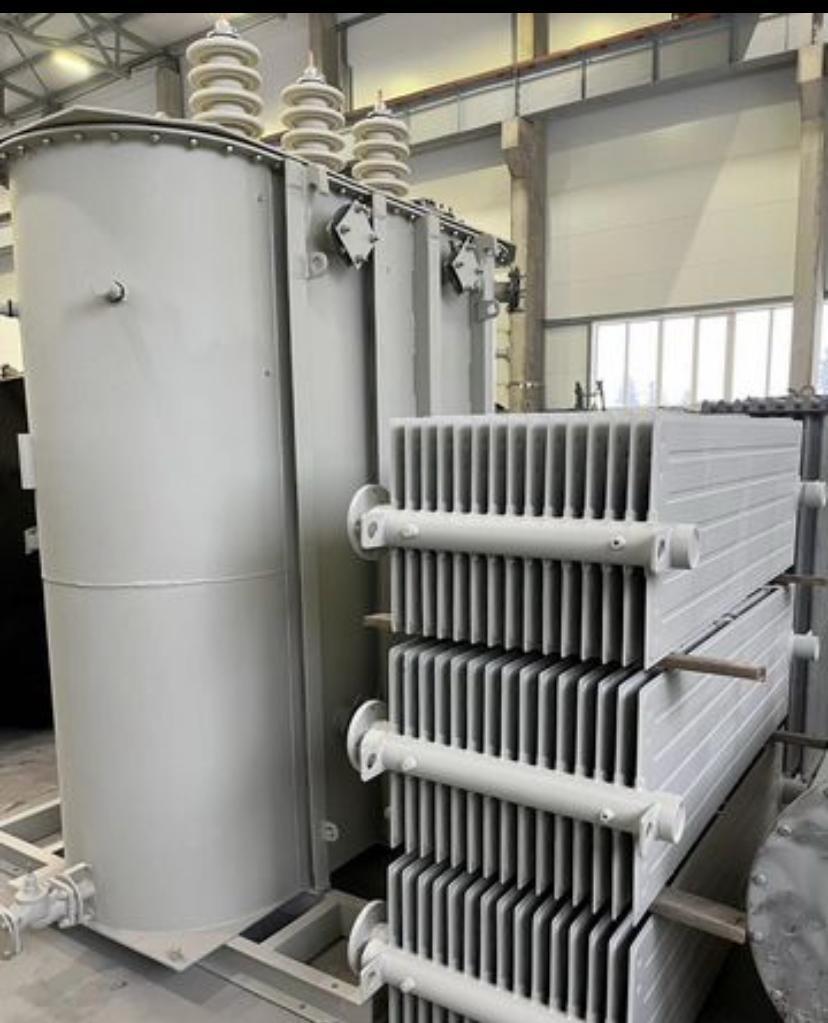

Трансформатор ТМ 6300/35 — это силовой трёхфазный масляный трансформатор общего назначения, предназначенный для преобразования электрической энергии в сетях переменного тока частотой 50 Гц. Он понижает высокое напряжение (ВН) 35 кВ до уровня, пригодного для питания потребителей (НН), например, 6,3 кВ или 10,5 кВ.
Расшифровка обозначения
- Т — трёхфазное исполнение;
- М — масляное охлаждение с естественной циркуляцией масла;
- 6300 — номинальная мощность в кВА;
- 35 — номинальное напряжение на стороне высокого напряжения (ВН) в кВ;
- 6,3 или 10,5 — номинальное напряжение на стороне низкого напряжения (НН);
- У1 — климатическое исполнение (умеренный климат) и категория размещения по ГОСТ 15150.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность | 6300 кВА (6,3 МВА) |
| Напряжение ВН | 35 кВ |
| Напряжение НН | 6,3 кВ или 10,5 кВ |
| Схема и группа соединения обмоток | У/Д-11 |
| Частота переменного тока | 50 Гц |
| Регулирование напряжения | ПБВ (переключение без возбуждения) со стороны ВН, ±2×2,5% |
| Потери холостого хода | 5,6–7,4 кВт |
| Потери короткого замыкания | 46,5 кВт |
| Напряжение короткого замыкания | 7,5% |
| Ток холостого хода | 0,3% |
| Материал обмоток | Алюминий или медь |
| Система охлаждения | Естественная циркуляция масла (М) |
| Полная масса | 12 000 кг |
| Масса масла | 2750 кг |
| Габариты (ДхШхВ) | 3000 × 3290 × 3800 мм |
Конструкция
Трансформатор состоит из нескольких ключевых частей:
- Активная часть: магнитопровод (шихтованный из холоднокатаной электротехнической стали) и обмотки (многослойные цилиндрические, из алюминиевого или медного провода).
- Бак: сварная металлическая конструкция, которая защищает активную часть и отводит тепло.
- Расширительный бак: компенсирует температурное расширение масла и содержит воздухоосушитель для удаления влаги из поступающего воздуха.
- Крышка бака: оснащена вводами ВН и НН, приводом переключателя ПБВ, маслоуказателем, манометрическим термометром.
- Дополнительные элементы: катки для перемещения, пробивной предохранитель на стороне низкого напряжения, газовое реле (в базовой комплектации может быть предусмотрено), предохранительный клапан.
Условия эксплуатации
- Высота установки над уровнем моря — не более 1000 м.
- Для климатического исполнения У1: температура от –45 °C до +40 °C, относительная влажность воздуха не более 80% при +25 °C.
- Для исполнения ХЛ1: от –60 °C до +40 °C.
- Трансформатор не предназначен для работы во взрывоопасной и агрессивной среде, при сильной вибрации, тряске или частых включениях со стороны питания.
Особенности
- ПБВ (переключение без возбуждения): позволяет регулировать напряжение путём переключения ответвлений обмоток ВН. Переключение выполняется вручную на отключённом трансформаторе.
- Гарантийный срок: 3 года, полный рабочий ресурс — не менее 25 лет.
Если Вас интересуют конкретные детали (например, габариты для определённого исполнения или особенности монтажа), уточните — ООО "РУ-ТРАНС" поможет Вам разобраться. Позвоните нам по указанному номеру +7 (958) 878-45-91
