ТМГ 630/10(6) 0,4 кВ

Name: ТМГ 630/10(6) 0,4 кВ
SKU: 1933895153
Price: 550000.0 RUB
Availability: InStock

Нет в наличии

Описание

ТМГ 630/10 — это трёхфазный герметичный масляный трансформатор, предназначенный для преобразования электрической энергии в сетях с напряжением 6 и 10 кВ (на стороне высокого напряжения, ВН) в энергию с напряжением 0,4 кВ (на стороне низкого напряжения, НН).

Технические характеристики

Параметр	Значение
Номинальная мощность	630 кВА
Напряжение ВН	10 кВ (также существует модификация на 6 кВ)
Напряжение НН	0,4 кВ
Частота	50 Гц
Количество фаз	3
Количество обмоток	2 (двухобмоточный)
Схемы и группы соединения обмоток	У/Ун-0 (звезда — звезда), Д/Ун-11 (треугольник — звезда)
Потери холостого хода	1050 Вт
Потери короткого замыкания	7600 Вт
Напряжение короткого замыкания	5,5%
Ток холостого хода	1,6%
Регулирование напряжения	ПБВ (переключение без возбуждения) ±2×2,5% на стороне ВН
Климатическое исполнение	У1 (от -45 до +40 °C), УХЛ1 (от -60 до +40 °C), У3 (в закрытых помещениях)
Режим работы	Длительный

Конструктивные особенности

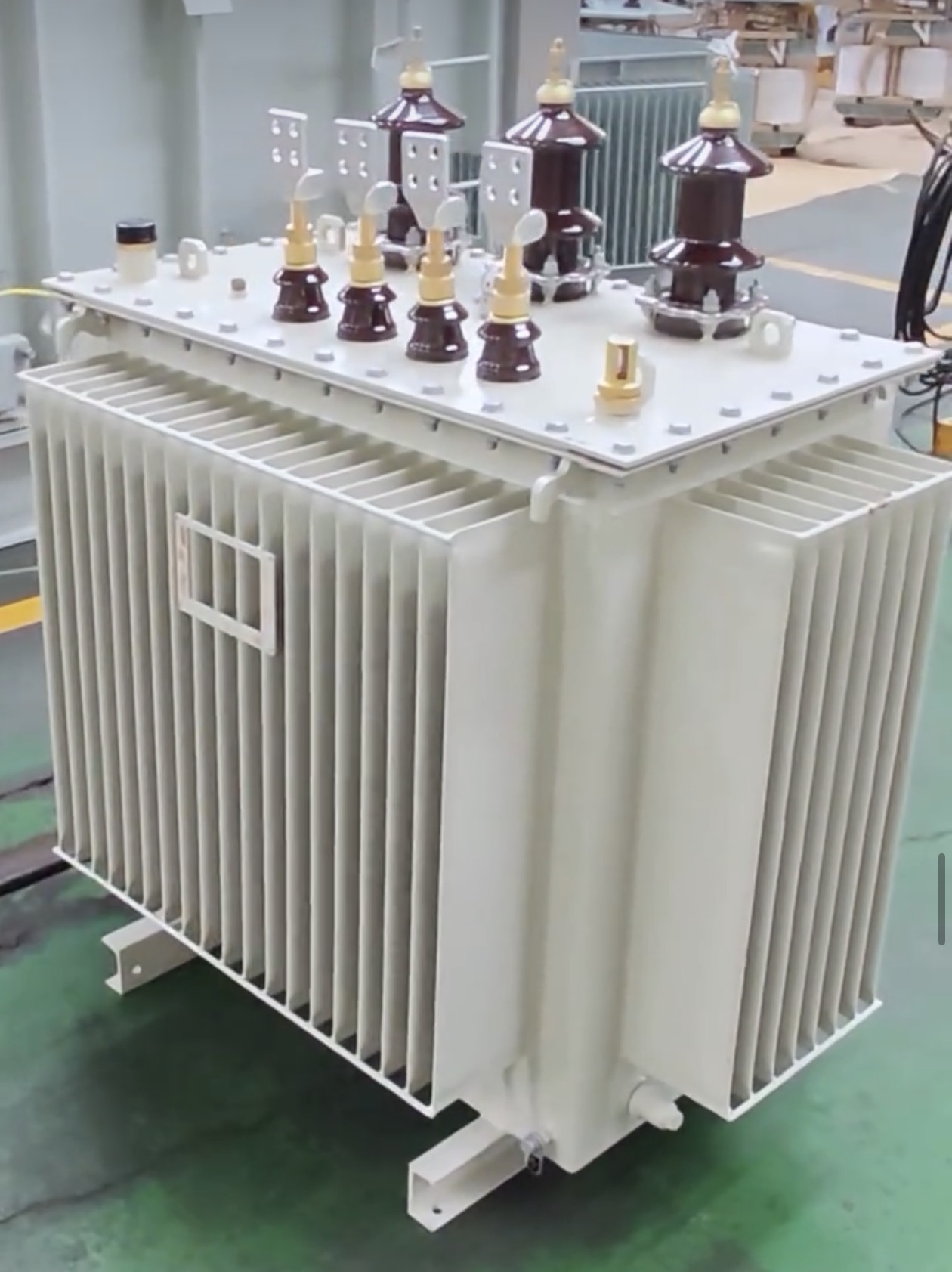

Трансформатор выполнен в герметичном исполнении: масло полностью заполнено в бак, отсутствует расширительный бак, что исключает контакт масла с воздухом и его окисление. Температурные изменения объёма масла компенсируются за счёт пластичной деформации гофрированных стенок бака.

Основные узлы:

Активная часть: магнитопровод из холоднокатаной электротехнической стали, обмотки ВН и НН, отводы, переключатель ответвлений.
Бак: сварная металлическая конструкция прямоугольной формы с гофрированными стенками. На дне расположены сливная пробка и пластина заземления.
Крышка: на ней установлены вводы ВН и НН, привод переключателя, маслоуказатель (поплавкового типа), термометр, предохранительный клапан пружинного типа.

Заинтересовала наша продукция. Звоните по указанному номеру телефона. +7 (958) 878-45-91
