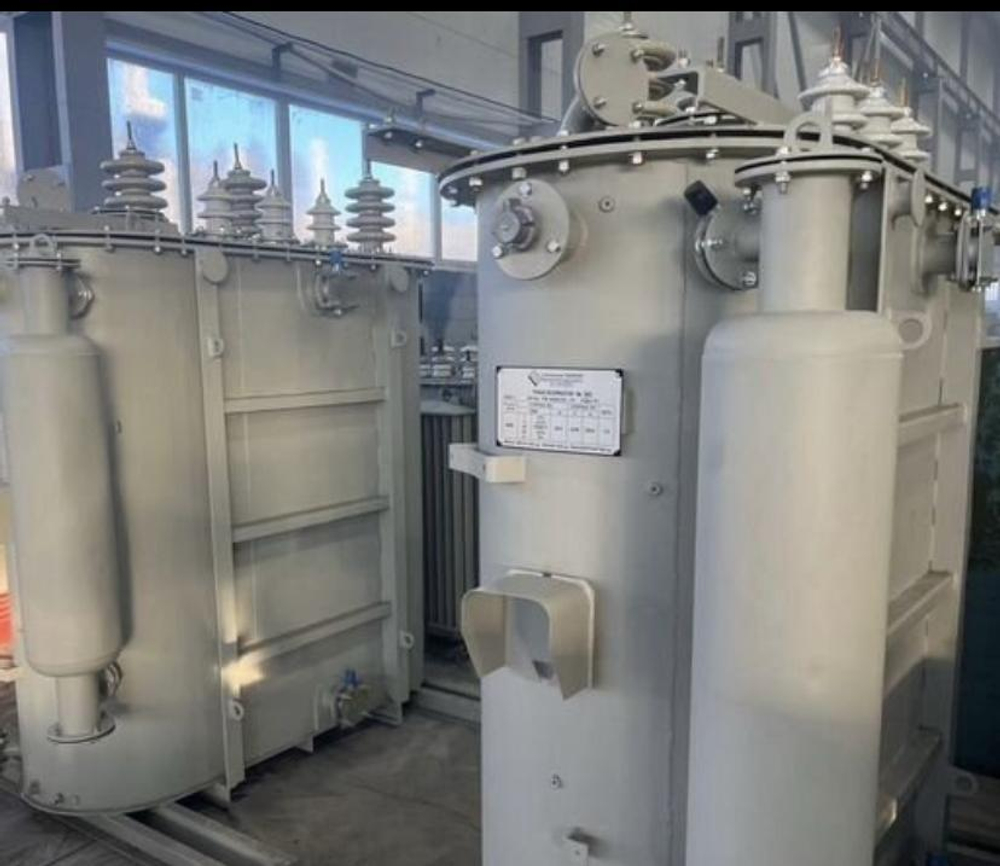

Трансформатор ТМН 4000/35

Трансформатор ТМН 4000/35 — это силовой трёхфазный двухобмоточный масляный трансформатор общего назначения с регулированием напряжения под нагрузкой (РПН). Он предназначен для преобразования электрической энергии переменного тока класса напряжения 35 кВ в энергию других классов напряжения, например, 6, 10 или 11 кВ.

Расшифровка условного обозначения

• Т — трёхфазный трансформатор;
• М — охлаждение с естественной циркуляцией воздуха и масла;
• Н — наличие устройства регулирования напряжения под нагрузкой (РПН);
• 4000 — номинальная мощность (кВА);
• 35 — класс напряжения обмотки высшего напряжения (ВН) в киловольтах (кВ);
• У1 или УХЛ1 — климатическое исполнение (У — для умеренного климата, УХЛ — для холодного климата) и категория размещения по ГОСТ 15150.

Технические характеристики

• Номинальная мощность: 4000 кВА.
• Напряжение обмотки ВН: 35 кВ.
• Напряжение обмотки НН: 6, 10 или 11 кВ (в зависимости от исполнения).
• Схема и группа соединения обмоток:  У/Д-11.
• Частота сети: 50 Гц.
• Диапазон регулирования напряжения РПН: ±4×2,5%.
• Потери холостого хода: 5,6 кВт.
• Потери короткого замыкания: 33,5 кВт.
• Ток холостого хода: 0,9%.
• Напряжение короткого замыкания: 7,5%.
• Материал обмоток: алюминий или медь.
• Климатическое исполнение: У1 или УХЛ1.
• Высота установки над уровнем моря: не более 1000 м.
• Условия эксплуатации: не взрывоопасная среда без токопроводящей пыли, не более 80% относительной влажности при +25 °C.
• Гарантийный срок: 3 года.
• Полный рабочий ресурс: не менее 25 лет.

Конструкция

• Активная часть: включает магнитопровод (трёхстержневой, собранный из листов холоднокатаной электротехнической стали), обмотки и устройство регулировки напряжения.
• Бак: сварная конструкция из стального листа, усиленная рёбрами жёсткости.
• Система охлаждения: естественная циркуляция масла и воздуха, для чего на стенках бака установлены съёмные радиаторы.
• Расширитель: компенсирует температурное расширение трансформаторного масла.
• Вводы обмоток ВН и НН: расположены на крышке бака.
• Устройство РПН: позволяет регулировать напряжение под нагрузкой без отключения трансформатора от питающей сети.
• Газовое реле: защищает от внутренних повреждений.
• Арматура для обслуживания: пробки и краны для заливки, слива и отбора проб масла, подключения системы охлаждения и вакуум-насоса.
