ТМН 2500/110/10

ТМН 2500/110/10 — это силовой масляный трёхфазный двухобмоточный трансформатор с регулировкой напряжения под нагрузкой (РПН). Он предназначен для преобразования высокого напряжения (110 кВ) в низкое (10 кВ) в распределительных сетях.

Расшифровка обозначения

• Т — трёхфазный трансформатор;
• М — масляное охлаждение с естественной циркуляцией;
• Н — наличие регулировки напряжения под нагрузкой (РПН);
• 2500 — номинальная мощность в кВА (2,5 МВА);
• 110 — класс напряжения стороны высокого напряжения (ВН) в кВ;
• 10 — класс напряжения стороны низкого напряжения (НН) в кВ.

Технические характеристики

• Количество фаз: 3.
• Частота сети: 50 Гц.
• Схема и группа соединения обмоток: Д/Ун-11 (треугольник-звезда). Обмотка ВН соединена в треугольник, обмотка НН — в звезду с выведенной нейтралью; группа — 11.
• Материал обмоток: алюминий (Al-Al) или медь (Cu-Cu).
• Режим работы: длительный.
• Климатическое исполнение: У1 (умеренный климат, категория размещения 1 по ГОСТ 15150).
• Масса полная: 13 260 кг.
• Масса масла: 4 870 кг.
• Масса активной части: 4 600 кг

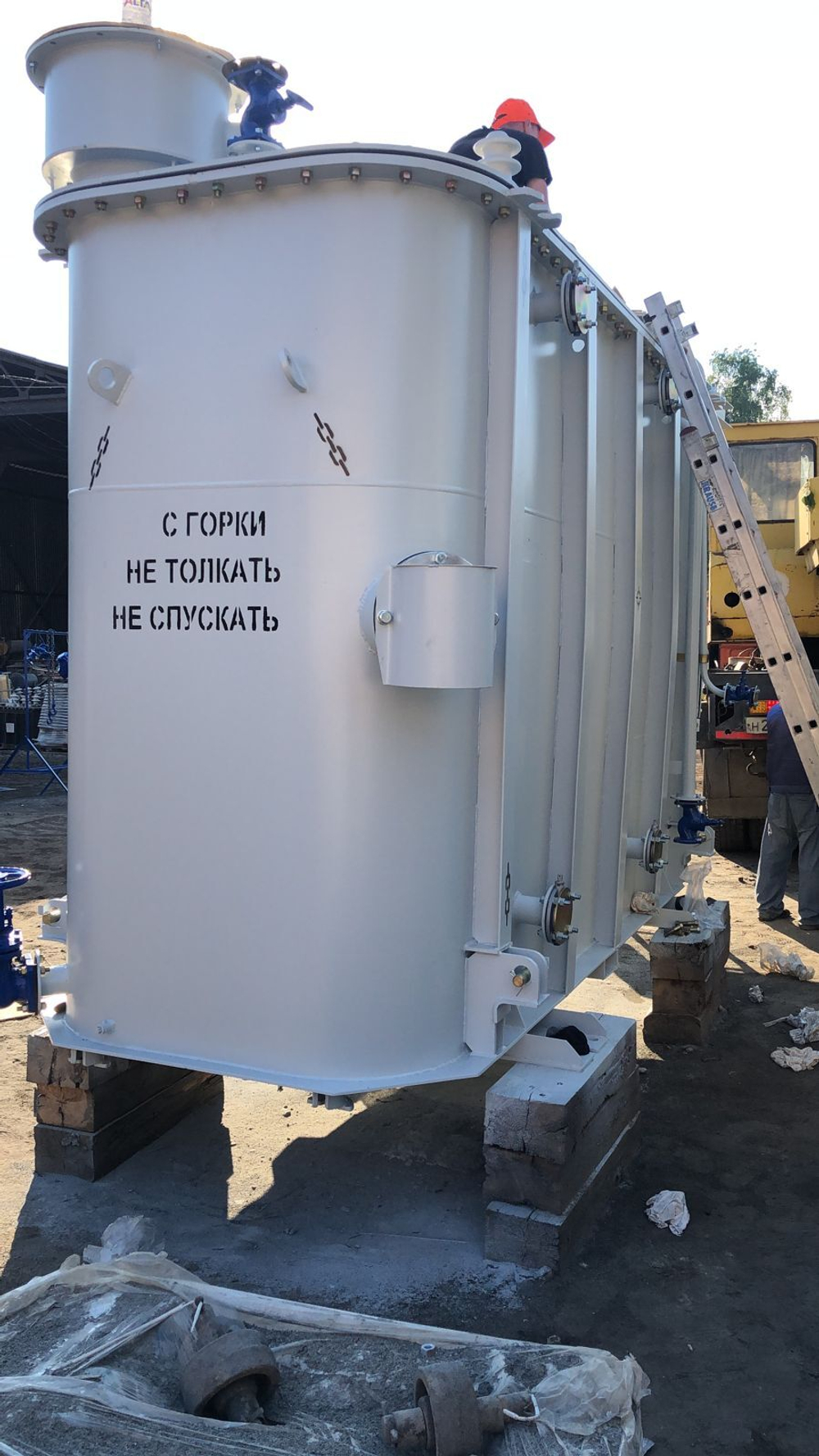

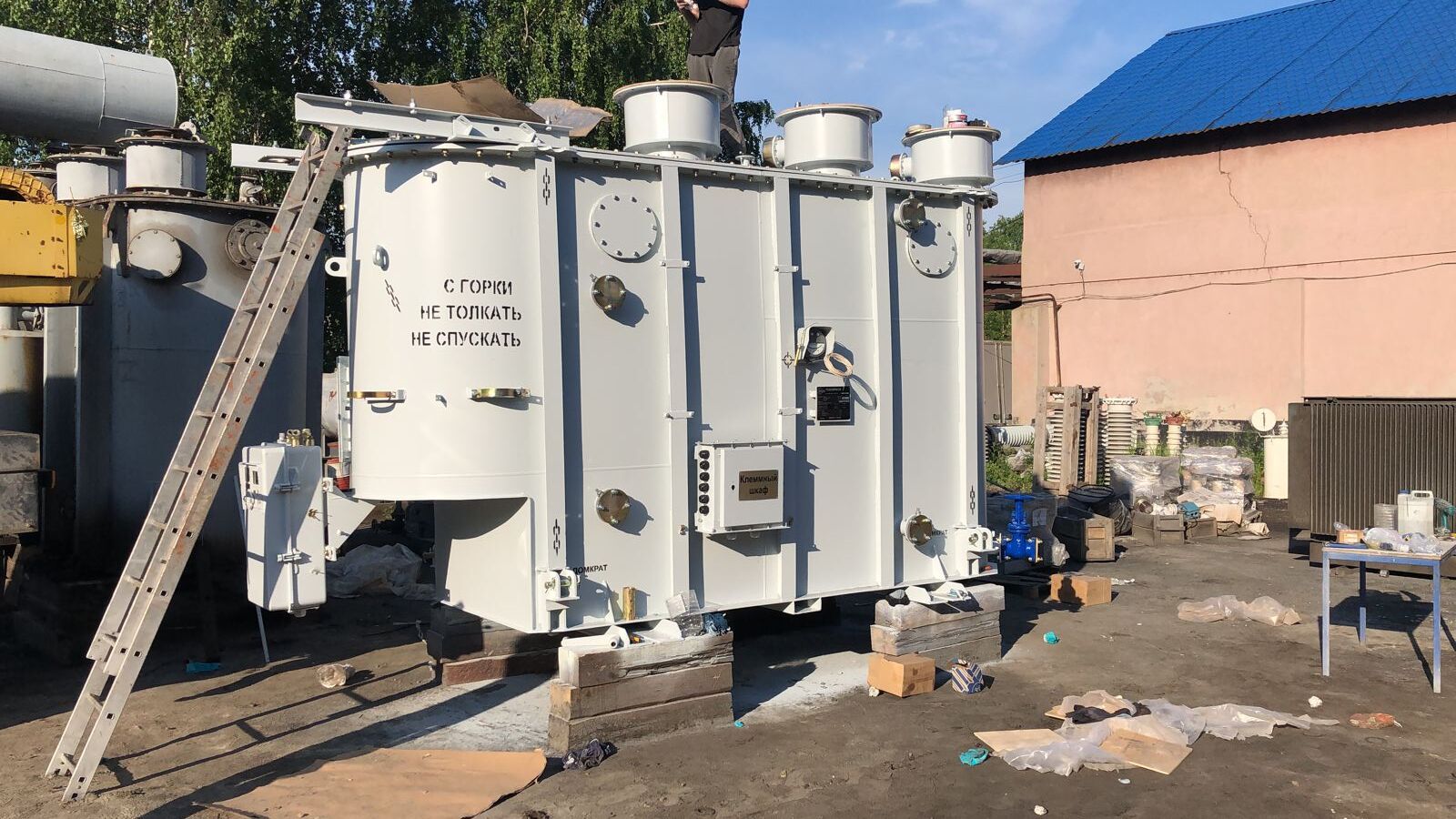

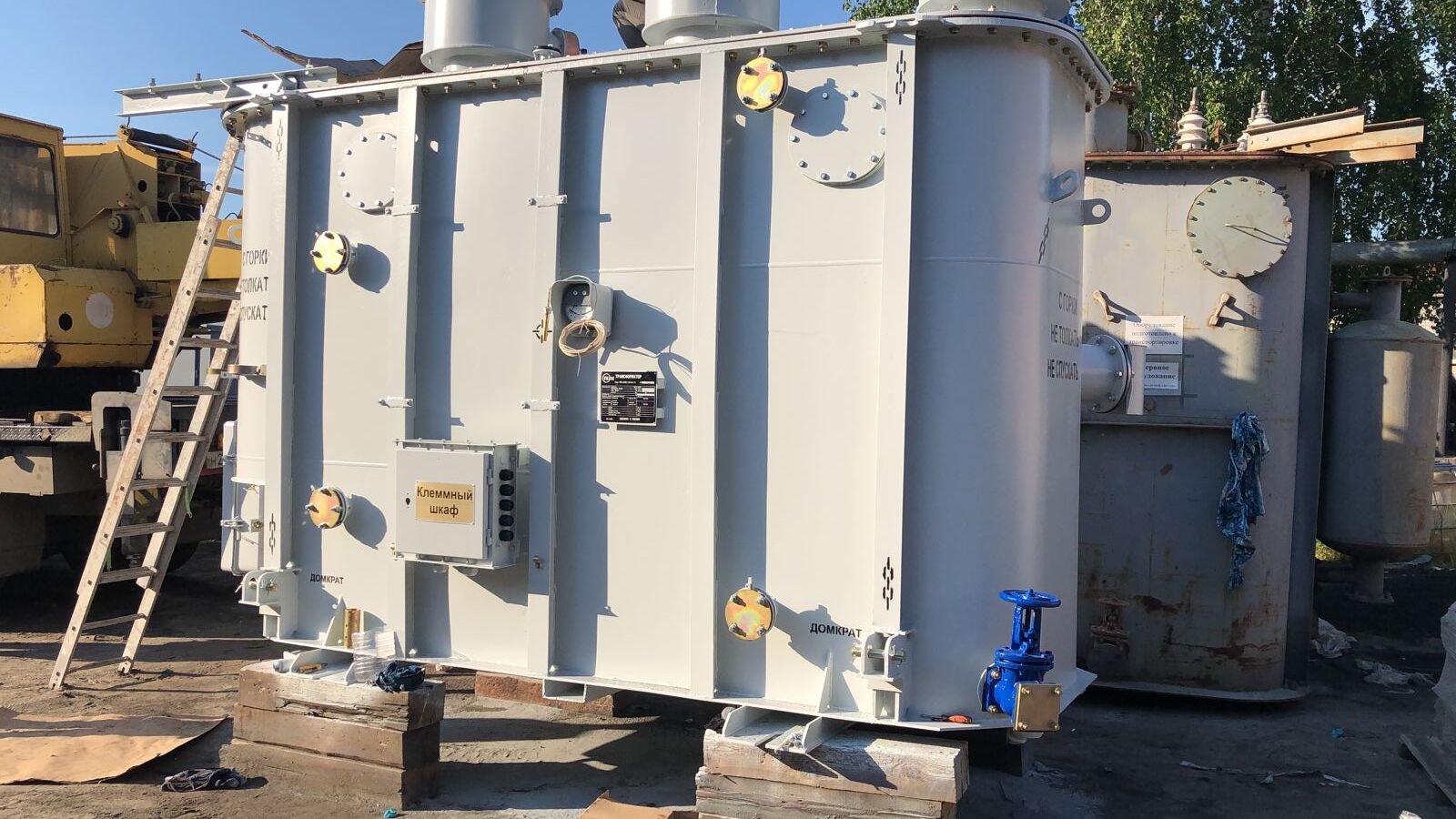

Конструкция

• Активная часть: магнитопровод, обмотки, изоляционные материалы, ответвления напряжения.
• Корпус: сварной бак (радиаторный, прямоугольного сечения).
• Расширительный бак: компенсирует температурное расширение масла, оснащён маслоуказателем.
• Устройство РПН: для регулирования напряжения под нагрузкой, с внешним приводом МЗ-4.
• Вводы: для подключения обмоток ВН и НН, а также ввод нейтрали ВН.
• Контрольно-измерительная и защитная аппаратура: газовое реле, манометрический термометр, воздухоосушитель.
• Дополнительные элементы: подъёмные крюки на крышке, заземляющая пластина, пробка для слива масла, кран для отбора пробы, катки для транспортировки.
