Описание

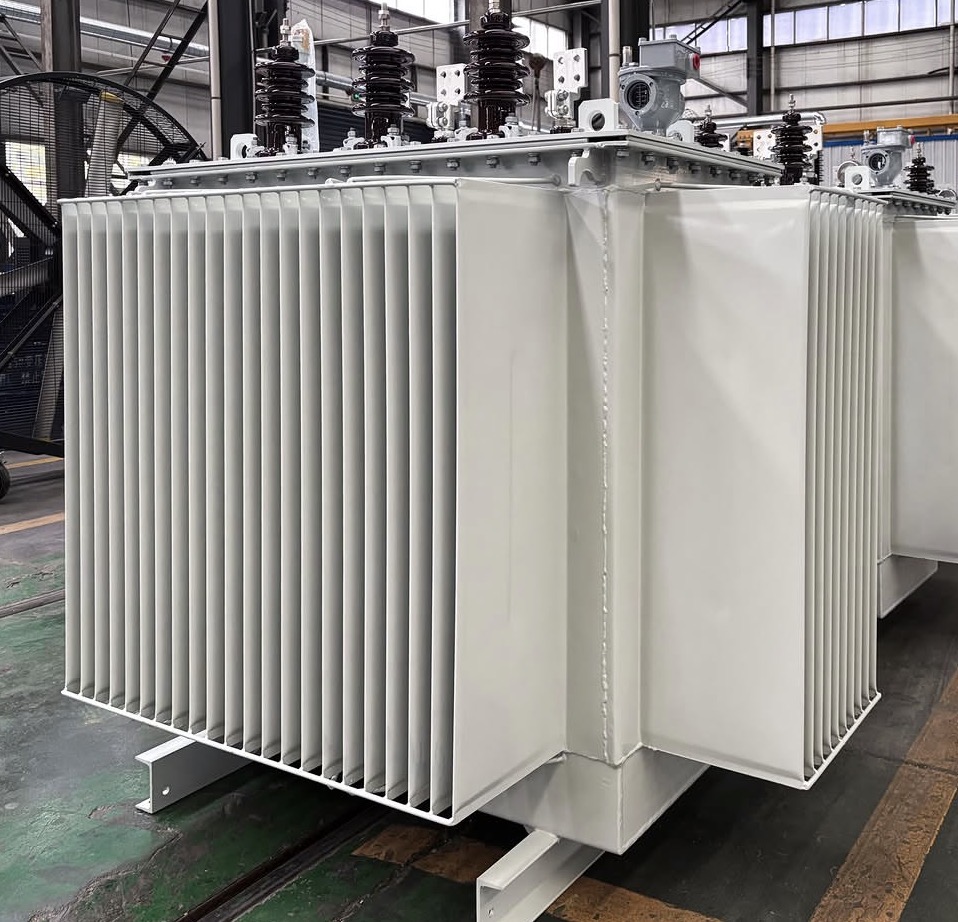

Трансформатор ТМГ-1000/10/0,4 — это трёхфазный силовой понижающий трансформатор с масляным охлаждением и герметичным баком без расширителя. Он предназначен для преобразования высокого напряжения сети (10 кВ) в низкое (0,4 кВ).
Расшифровка обозначения
- Т — трёхфазный;
- М — естественное масляное охлаждение;
- Г — герметичное исполнение с радиаторным баком;
- 1000 — номинальная мощность в кВА;
- 10 — класс напряжения обмотки высокого напряжения (ВН) в кВ;
- 0,4 — класс напряжения обмотки низкого напряжения (НН) в кВ.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность | 1000 кВА (1 МВА) |
| Напряжение ВН | 10 кВ (допустимо исполнение на 6 кВ) |
| Напряжение НН | 0,4 кВ |
| Схема и группа соединения обмоток | У/Ун-0, Д/Ун-11, У/Zн-11 |
| Частота сети | 50 Гц |
| Потери холостого хода | 1550 Вт |
| Потери короткого замыкания | 10 800 Вт |
| Напряжение короткого замыкания | 5,5% |
| Ток холостого хода | 1,2% |
| Регулирование напряжения | ПБВ (переключение без возбуждения) ±2×2,5% на стороне ВН |
| Климатическое исполнение | У1 (от -45 до +40 °C) |
Конструктивные особенности
- Герметичный бак. Трансформатор полностью заполнен маслом, которое не контактирует с воздухом, что сохраняет его диэлектрические свойства на весь срок службы. Температурные изменения объёма масла компенсируются деформацией гофрированных стенок бака.
- Активная часть. Включает магнитопровод стержневого типа из холоднокатаной электротехнической стали, многослойные цилиндрические обмотки (ВН — из провода, НН — из шины), нижние и верхние ярмовые балки, отводы и переключатель ответвлений.
- На крышке бака установлены: вводы ВН и НН, привод переключателя, маслоуказатель поплавкового типа, патрубок для заливки масла, серьги для подъёма крышки.
- Дополнительные элементы. В нижней части бака есть узел заземления и сливная пробка. На швеллерах, приваренных ко дну, установлены переставные транспортные ролики для перемещения трансформатора.
Применение
Трансформаторы ТМГ-1000/10/0,4 монтируются в металлических и бетонных комплектных подстанциях (КТП, БКТП), а также в утеплённых сооружениях из сэндвич-панелей. Они обеспечивают питание распределительных сетей 0,4 кВ от первичных линий 6 и 10 кВ.
Заинтересовал данный трансформатор, звоните. Мы предлагаем поставку данного оборудования в кратчайшие сроки.
+7(958) 878-45-91
