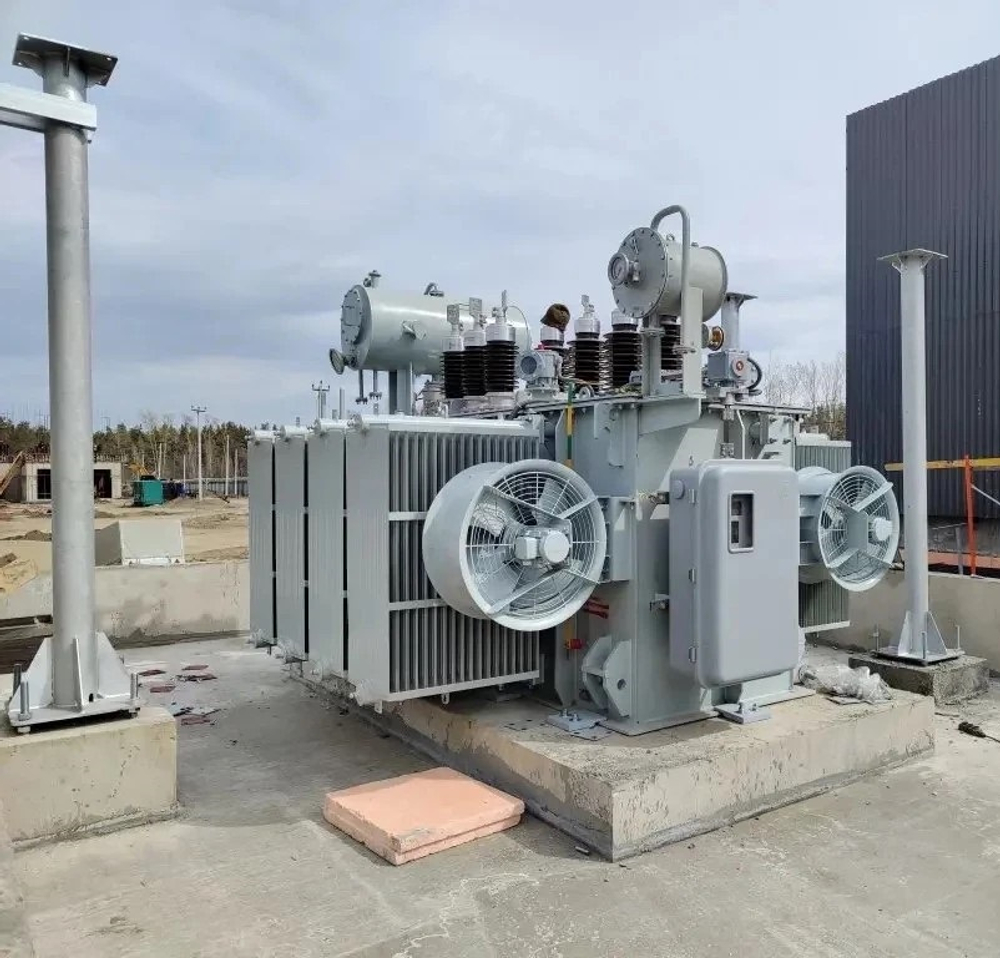

Трансформатор ТД 16000/35

ТД 16000/35 — это силовой трёхфазный двухобмоточный трансформатор с дутьевой системой охлаждения (естественная циркуляция масла и принудительный обдув радиаторов). Он предназначен для преобразования высокого напряжения (35 кВ на стороне ВН) в низкое (6 кВ или 10 кВ на стороне НН) в сетях переменного тока частотой 50 Гц.

Расшифровка условного обозначения

• Т — трёхфазный;
• Д — охлаждение с естественной циркуляцией масла и принудительной циркуляцией воздуха;
• 16000 — номинальная мощность в кВА;
• 35 — класс напряжения обмотки высокого напряжения (ВН) в кВ;
• 10 или 6 — номинальное напряжение обмотки низкого напряжения (НН) в кВ;

Основные характеристики

• Группа соединения обмоток: У/Дн-11 (звезда/треугольник).
• Регулирование напряжения: ПБВ (переключение без возбуждения) со стороны ВН с диапазоном ±2×2,5%.
• Материал обмоток: алюминий (Al-Al) или медь (Cu-Cu), также возможна аморфная сталь для магнитопровода.
• Система охлаждения: Д (естественная циркуляция масла и принудительная — воздуха).
• Сейсмостойкость: 9 баллов.
• Тип диэлектрика: трансформаторное масло.

Дополнительные сведения

• Режим работы: длительный.
• Срок службы: до 45 лет.
• Гарантийный срок: 5 лет.
• Комплектация: трансформатор поставляется готовым к работе, с паспортом и протоколом испытаний.

Если Вас интересует конкретный аспект (например, габаритные размеры или особенности монтажа), уточните по номеру телефона. +7 (958) 878-45-91
