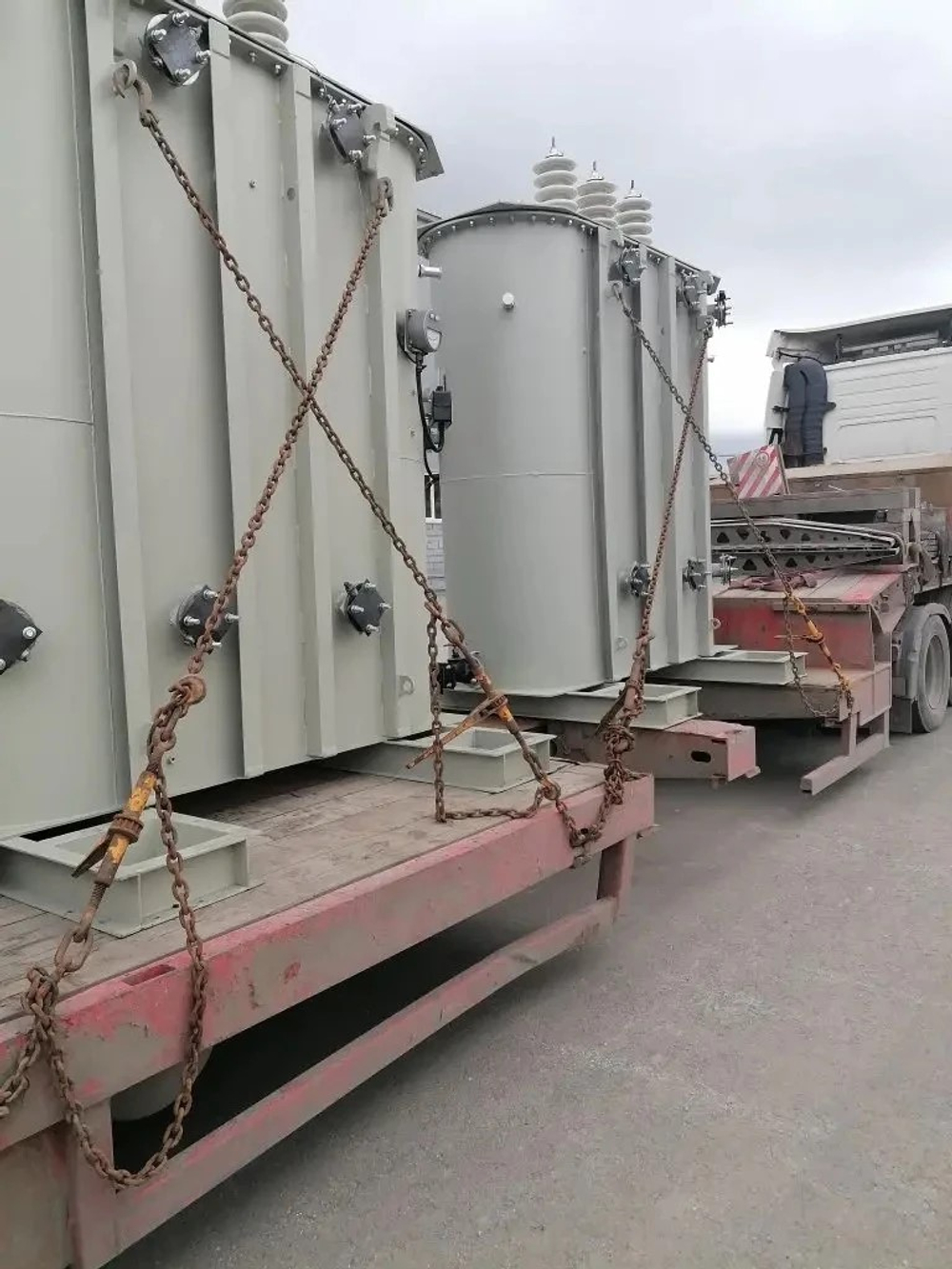

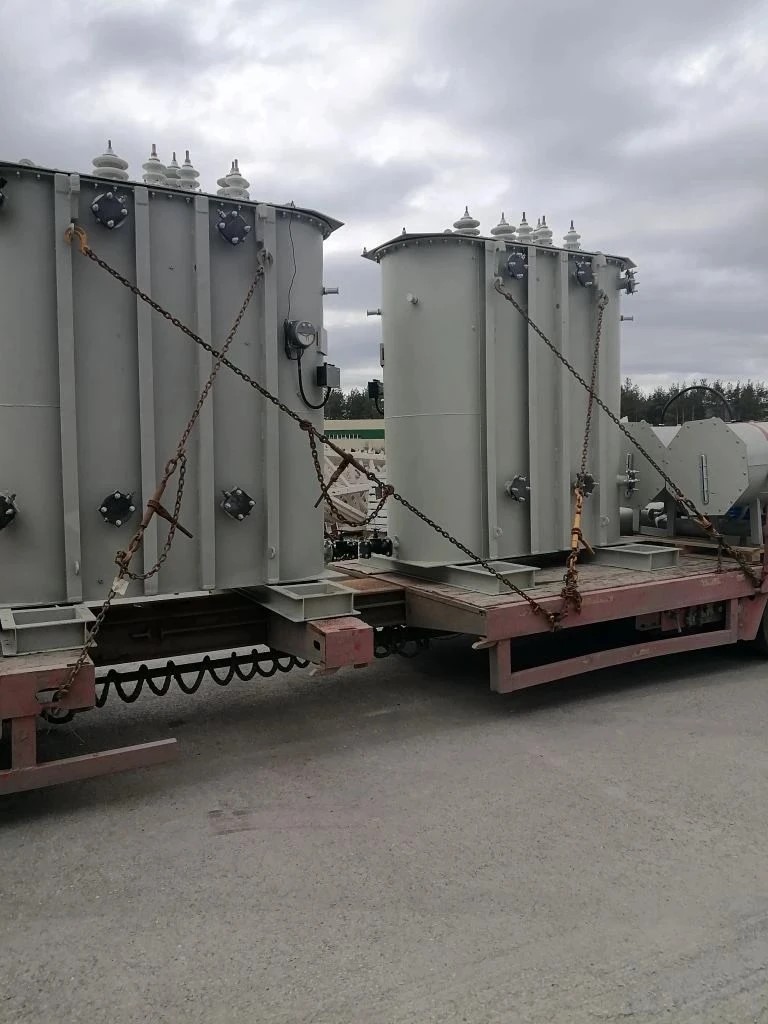

Трансформатор ТД 10000/35

ТД-10000/35 — это силовой масляный трёхфазный двухобмоточный трансформатор с дутьевой системой охлаждения (естественная циркуляция масла и принудительный обдув радиаторов). Он предназначен для преобразования напряжения в электрических сетях переменного тока частотой 50 Гц.

Расшифровка условного обозначения

• Т — трёхфазный;
• Д — охлаждение с естественной циркуляцией масла и принудительной циркуляцией воздуха;
• 10000 — номинальная мощность  (кВА);
• 35 — класс напряжения обмотки высшего напряжения (ВН) в киловольтах (кВ).

Основные технические характеристики

• Напряжение обмоток:
  • ВН: 38,5 кВ;
  • НН: 10,5 кВ и 6,3 кВ.
• Схема и группа соединения обмоток: Y/Д-11.
• Регулирование напряжения: без возбуждения (ПБВ) со стороны ВН с диапазоном ±2×2,5%.
• Потери:
  • холостого хода: 8,5 кВт;
  • короткого замыкания: 65 кВт.
• Напряжение короткого замыкания: 7,5%.
• Ток холостого хода: 0,8%.
• Масса: полная — 18 000 кг, транспортная — 14 000 кг, масса масла — 7 000 кг.
• Габаритные размеры (ДхШхВ): 3 990 × 2 900 × 4 420 мм.

Конструктивные особенности

• Магнитопровод: трёхстержневой, шихтованный, изготовлен из холоднокатаной электротехнической стали.
• Обмотки: выполнены из алюминиевого провода с бумажной изоляцией. Обмотка ВН — цилиндрическая, обмотки НН (6,3 кВ и 10,5 кВ) — непрерывные. Расположение обмоток — концентрическое.
• Переключатель ответвлений (ПБВ): используется для регулирования напряжения, привод выведен на верхнюю крышку бака.
• Бак: сварен из листовой стали, рассчитан на внутреннее избыточное давление и вакуум до 50±5 кПа. Оснащён радиаторами, термосифонным фильтром, задвижкой для заливки и слива масла, термометрами, клеммной коробкой, шкафом автоматического управления дутьём и предохранительным клапаном.
• Вводы: съёмные вводы ВН и НН расположены на крышке бака.
• Система охлаждения: вентиляторы дутья включаются автоматически при достижении температуры масла 55 °С.

Условия эксплуатации

• Высота над уровнем моря: до 1000 м.
• Температурный диапазон: от −45 °C до +40 °C.
• Окружающая среда: невзрывоопасная, не содержащая пыли и газов в концентрациях, снижающих параметры трансформатора.
• Подходит для систем как с заземлённой, так и с изолированной нейтралью.

Применение

Дополнительные сведения

• Климатическое исполнение: У1 по ГОСТ 15150.
• Гарантия: 3 года.
• Полный рабочий ресурс: не менее 25 лет.
• Монтаж и эксплуатация: должны соответствовать ПУЭ (главы 2.3, 4.2), ПТЭЭП, ГОСТ 11677-2012 и заводским техническим условиям.
