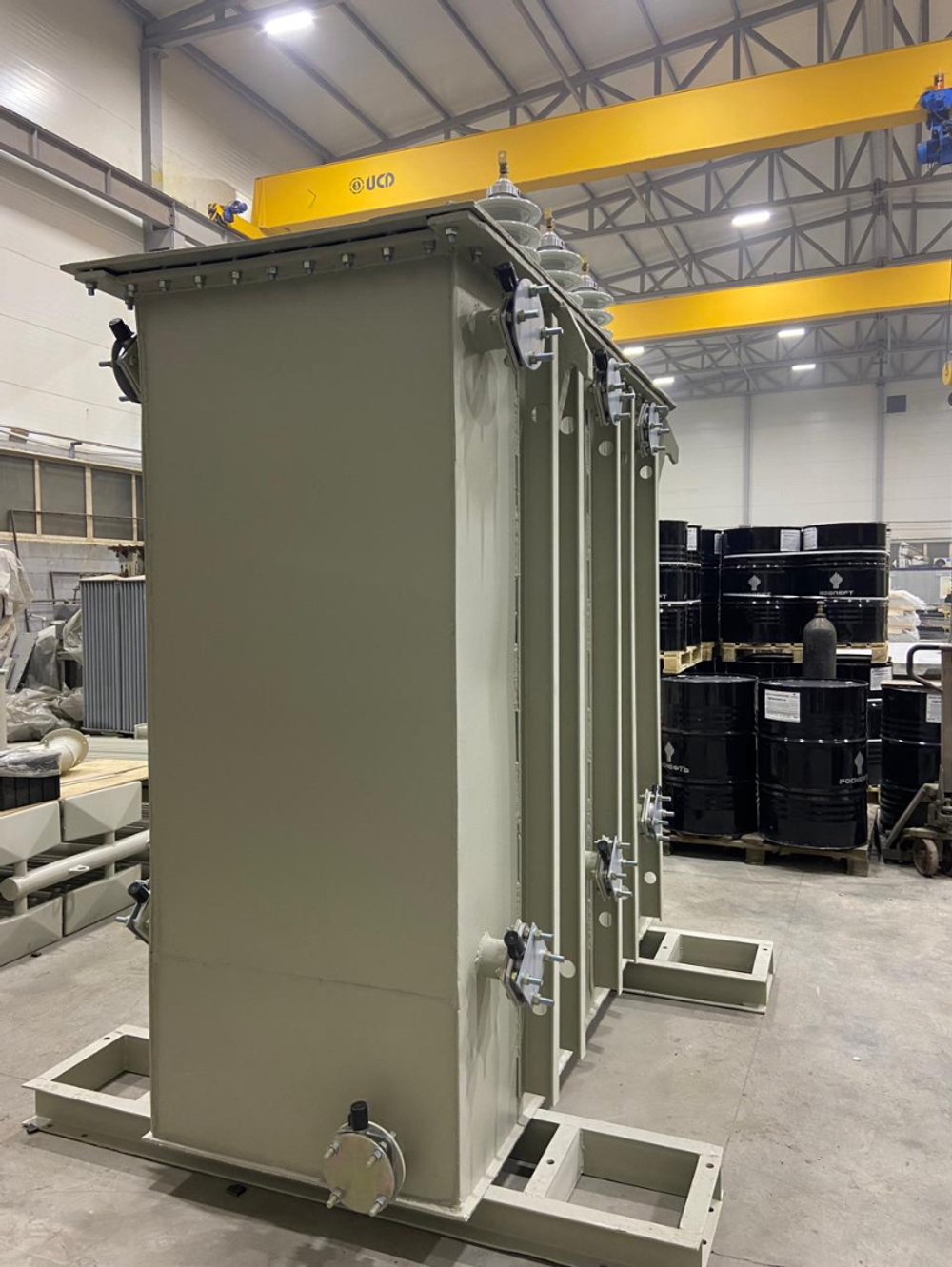

Силовой трансформатор ТМ 6300/35 У1

Нет в наличии

ТМ-6300/35 — это силовой трёхфазный масляный трансформатор общего назначения. Он предназначен для передачи и распределения электроэнергии переменного тока частотой 50 Гц в сетях энергосистем и потребителей.

Параметр	Значение
Номинальная мощность	6300 кВ·А
Номинальное напряжение стороны ВН	35 кВ
Номинальное напряжение стороны НН	10,5 кВ (встречаются исполнения на 6,3 кВ)
Схема и группа соединения обмоток	У/Д–11
Климатическое исполнение и категория размещения	У1 (умеренный климат)
Номинальная частота	50 Гц
Способ регулирования напряжения	Переключение ответвлений обмоток без возбуждения (ПБВ) со стороны ВН в пределах ±2×2,5%
Потери холостого хода	6000 Вт
Потери короткого замыкания при 75 °C	45 500 Вт
Напряжение короткого замыкания при 75 °C	7,5%
Степень защиты вводов	IP00
Материал обмоток	Алюминий
Вид системы охлаждения	М (естественная циркуляция масла)

Описание

В наличии и под заказ силовой трансформатор ТМ 6300/35 У1

Магнитопровод шихтуется из пластин холоднокатаной электротехнической стали с косым стыком («stap-lap»).
Обмотки — многослойные цилиндрические, выполнены из алюминиевого провода.
Бак — металлическая сварная конструкция, состоящая из рамы, дна и боковых стенок. Рассчитан на избыточное давление 50 кПа. В нижней части расположены кран для слива и заливки масла, пробка для взятия пробы масла, узлы заземления.
Система охлаждения включает радиаторы (в типовой комплектации — панельные), которые устанавливаются на боковых стенках бака.
Маслорасширитель компенсирует температурные изменения объёма масла и защищает его от увлажнения и окисления. На нём установлены маслоуказатель стрелочного типа и термометр манометрический для контроля температуры верхних слоёв масла.

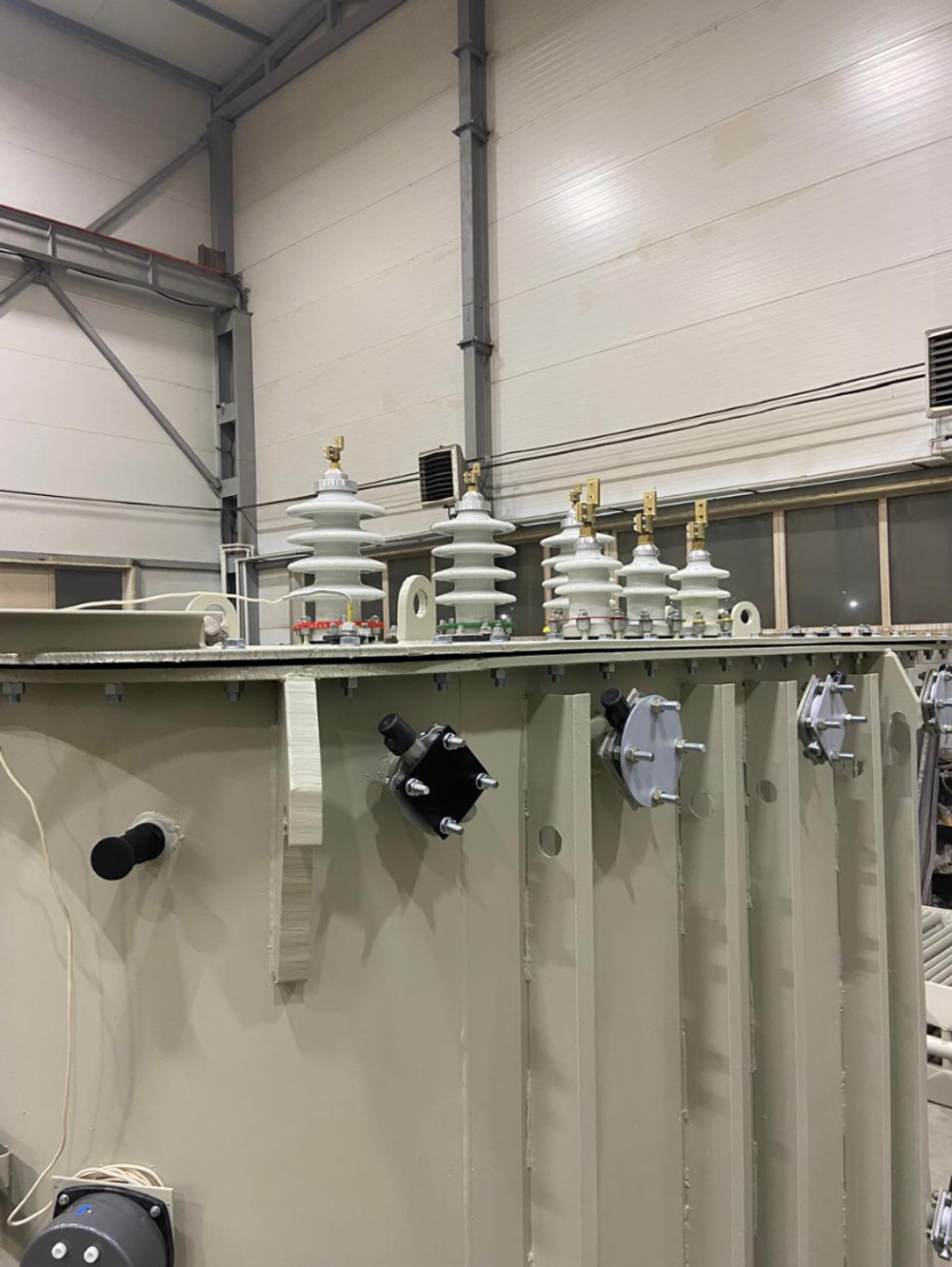

На крышке бака расположены съёмные вводы обмоток ВН и НН, привод переключателя ПБВ, серьги для подъёма части активной массы, встроенные трансформаторы тока, запорное устройство для подключения маслоочистительного устройства, узлы заземления.
Для защиты и контроля установлен предохранительный клапан, который срабатывает при повышении давления в баке более 50 кПа.

Условия эксплуатации

Трансформатор предназначен для наружной или внутренней установки в условиях умеренного климата. Высота установки над уровнем моря — не более 1000 м.

Допустимые условия:

Температура окружающего воздуха: от −45 °C до +40 °C (для климатического исполнения У1).
Относительная влажность воздуха: не более 80% при температуре +20 °C.

Дополнительные сведения

По требованию заказчика могут изготавливаться трансформаторы с другим сочетанием напряжений и климатическим исполнением.
